工控机械设备PCB/FPC产品线路板打样高精密多层板专业加工制作样

时间:2017/5/9 9:45:01

工控机械设备PCB/FPC产品线路板打样高精密多层板专业加工制作样
欢迎前来深圳昊林电路有限公司热销工控机械设备PCB/FPC产品线路板打样高精密多层板专业加工制作样,想了解更多工控机械设备PCB/FPC产品线路板打样高精密多层板专业加工制作样,请进拨打我们业务经理电话或进入我们公司淘宝店铺,更多PCB打样OR电路板商品任你选购!
业务部经理:下单电话①:15814420008  下单电话②:18929371983
在线QQ客服:⒈客服QQ:2584732617    ⒉客服QQ:2974511725
宝贝详情

@IoDCsQqGEA7XRkNvDKqqFYn9aLsvc+UuMGmBycCOwUmxLEoRwdm8xhN6vQfYQK6pXmTbb60ovoQgGzASHdht1loSa2M7V0fO@+XpzyIZ8Q5LAXHxxbjz0p3g3jW0s/ilI@8y7r6GNu94kFXDzFUj/vDNKvBW4ZVmO6@

工控机械设备PCB/FPC产品线路板打样高精密多层板专业加工制作样


工控机械设备PCB/FPC产品线路板打样高精密多层板专业加工制作样

工控机械设备PCB/FPC产品线路板打样高精密多层板专业加工制作样




 专业生产高精密柔性线路板,FPC打样,批量加工,工艺精湛,值得信赖!

 层数:软板:1-8层; 软硬结合板:2-10  分层板:2-6

产品类型:普通单双面软板、镂空板、模组板、LED灯条板、电池板、TP板、阻抗板、多层软板、软硬结合板

工控机械设备PCB/FPC产品线路板打样高精密多层板专业加工制作样

流程

项目

单位

挠性线路板制程能力

样品

量产

钻孔

最小钻孔孔径

mm

2L4L:0.2

2L4L:0.2

5L6L:0.2

5L6L:0.2

钻孔孔径公差

mm

±0.05

±0.05

镀铜

孔铜厚度

mil

 0.7±0.2

0.7±0.25

镀铜均匀性

/

Cov15%

Cov15%

孔壁粗糙度

um

<25

<25

曝光

最小线宽线距

mm

0.075 / 0.05

0.1 / 0.1

孔环

mm

Min. Inner: 0.15

Min. Inner: 0.25

Min. Outer : 0.125

Min. Outer : 0.2

曝光层间偏移

mm

0.1

0.15

CVL贴合公差

mm

By Hand 0.20

By Hand 0.25

CVL Machine0.15

CVL Machine0.2

线路距外形

mm

内层:0.25

内层:0.3

内层:0.15

内层:0.2

线宽公差

mm

1/31/2oz: ± 0.025

1/31/2oz: ± 0.03

1oz: ± 0.03

1oz: ± 0.04

孔边缘到外形的距离

mm

Thickness(厚度)<0.2 : min 0.4

 贴合

CVL至外形公差

mm

± 0.15

± 0.15

PI补强板至外形公差

mm

± 0.3

± 0.3

感压胶贴合公差

mm

± 0.3

± 0.3

FR-4 位置公差

mm

± 0.3

± 0.3

印刷

LPI 宽度

mm

min: 0.10

0.15

防焊油墨厚度

um

min: 7.5

min: 15

可撓性油墨厚度

um

min: 7.5

min: 12

銀漿印刷厚度

mm

min: 8

min: 15

文字印刷高度

mm

min: 0.8

min: 0.8

文字印刷宽度

mm

min:0.125

min: 0.125

文字印刷厚度

um

min: 8

min: 12

 成型

蚀刻刀模R

mm

Normal : 0.5

**模孔徑

mm

min : 0.65

min : 0.8

**模方槽尺寸

mm

min : 0.6x0.7

min : 0.8x0.8

插拔手指寬

mm

min:±0.05W<16)

min:±0.08W<16)

**模冲切公差

mm

快走丝:± 0.08

快走丝:± 0.1

mm

慢走丝:± 0.05

慢走丝:± 0.08

刀模冲切公差

mm

蚀刻刀模:± 0.2

蚀刻刀模:± 0.3

木制刀模:± 0.3

木制刀模:± 0.5

FR4補強板孔徑公差

mm

钻孔:±0.05

冲孔:+0/-0.075

镭射切割公差

mm

±0.05

手指偏公差

mm

min:± 0.07

min:±0.03

表面

处理

Ni-Au:化镍金

um

Ni2.05.0

Au0.030.08

FPC底价打样优惠价:
单面板 抗氧化(OSP): 3/5PCS  镀锡:4/5PCS 沉金板:4/5PCS


双面板 抗氧化(OSP): 4/5PCS  镀锡:4/5PCS 沉金板:5/5PCS


FPC材质有:聚酰亚胺PI材质,电解铜,压延铜,裸铜,PET材质。


厚度:1MIL/1OZ   2MIL/1OZ   1MIL/0.5OZ   1/2MIL/0.5OZ  1/3OZ/1mil无胶铜

单面常规为:0.1-0.15MM    双面常规:0.13-0.25MM


颜色可选:覆盖膜:白膜,黑膜,黄膜   油墨:红,黄,白,黑,绿,蓝等


FPC补强:大致可分为4种,FR4、PI、钢片、FPVC,其中,常用的为FR4与PI补强。(需在文件中框示出来并注明其厚度)

批量时需开模具:外型模具,包封模具,补强模具等,具体看文件要求报价.

打样为激光+手工不需模具费。(拍下后先不要付款,等双方确认资料工艺后再付款)
生产交期:FPC样板4-5天,批量6-8天。

 PCB/FPC/铝基印制电路板常规报价:

 标准算法:

 货款=工程费+菲林费+制板费

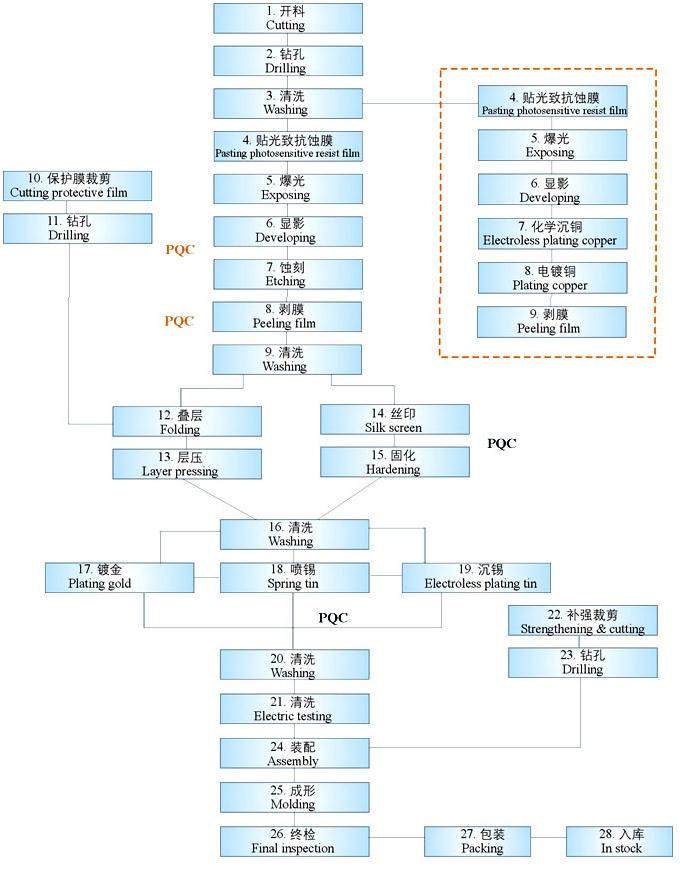

FPC工艺流程图:

 工控机械设备PCB/FPC产品线路板打样高精密多层板专业加工制作样



1.因宝贝是按需加工制作,具体价格需视提供的FPC资料与工艺要求而定,拍下后更改价格;

2.为了避免受到骚扰,建议匿名购买;郑重承诺:在保证品质的同时为客户文件资料保密;

3.以上价格PCB电路板为普通报价,如特殊板材工艺将另行报价(如双面铝基板、陶瓷板、铜基板、铁基板、HDI板、埋盲孔、RoHS环保工艺板、BGA板、阻抗板、高频板、柔性板)

4.以上报价为人民币不含税价,需要提供发票(普票、增票)请说明;

5.板子已下单安排生产就无法修改,请下单前仔细核对好资料,产品质量以客户认可后的GERBER为准;

6.买家收到货后若无质量问题请于三天内确认,谢谢配合!贵司如果对产品质量有异议,请及时通知昊林电路协商处理;

7.如果您发现板子做错了或者存在质量问题,可以与本店客服人员联系,经核实如果是我们的问题,我们将负责给您重做。我们不会赔偿产品价值之外的损失。




本店省内默认使用联昊通快递:www.lhtex.com.cn,为了宝贝能安全迅速到达您的手中,需要更快的快递请选择“顺丰速运:www.sf-express.com”,安全高效,省外一般发顺丰快递,顺丰不到或有疑问请联系咨询我们。还可发:圆通,中通,韵达,申通,EMS。具体运费则按文件加工大小与数量的实际重量收取快递费,省内1-2天到达,省外3-5天左右到达。网络购物无法避免需要快递运输。请大家签收包裹的时候,事必当面检查包裹的完整性,以及包裹内商品的数量及完好性。(如派送员不允许拆开再签收,您可以签收后当快递面拆开。有问题当面退回)
