高精密盲孔打样 多层电路板PCB BGA HDI 阻抗板打样 加急加工 FPC

时间:2017/4/18 14:21:36

高精密盲孔打样 多层电路板PCB BGA HDI 阻抗板打样 加急加工 FPC
欢迎前来深圳昊林电路有限公司热销高精密盲孔打样 多层电路板PCB BGA HDI 阻抗板打样 加急加工 FPC,想了解更多高精密盲孔打样 多层电路板PCB BGA HDI 阻抗板打样 加急加工 FPC,请进拨打我们业务经理电话或进入我们公司淘宝店铺,更多PCB打样OR电路板商品任你选购!
业务部经理:下单电话①:15814420008  下单电话②:18929371983
在线QQ客服:⒈客服QQ:2584732617    ⒉客服QQ:2974511725
宝贝详情











高精密盲孔打样 多层电路板PCB BGA HDI 阻抗板打样 加急加工 FPC



    我们是专业的PCB样板厂家直销专门提供快速线路板/PCB打样和批量生产。(为了避免垃圾信息骚扰,建议匿名购买,同时为了方便亲们再次购买,建议收藏本店铺),另外可开普通发票或增值税发票

  自本公司成立以来,一直秉着:质量就是生命,有了今天的品质才会有明天的市场之宗旨!在新老客户的支持下,我们一直领先同行业,在这个特别的行业里,我们的宝贝与描述相符:比全行业平均水平高50%!服务态度:比全行业平均水平高50%!  只有以技术的支持做服务,才能更好的满足客户的需求,所以我们的客服人员都是精通设计的专业人士,任何的问题(包括设计前的技术咨询,或者只是一个随机的过客),都可以直接在线交流。

     请不要再犹豫,如果需要,请拿起鼠标,点击购买,成为我们尊贵的客户,共同见证我们的品质和服务

吧,如果暂时不需要,也可以看看我们为您简单提供的PCB技术设计说明(网页最下面下面)。总之,来者都是

朋友。有了您们的支持,我们才能走的更远!

关于品质的承诺所有样板全部飞针测试,质量绝对有保证,同时每次会有部分多余的备品,也会测试OK并免费赠送!

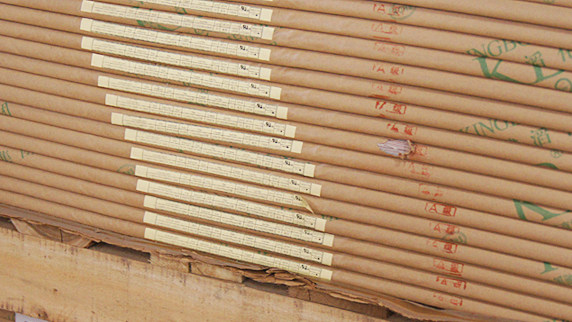

双面FR4材质玻纤板(我们全部用KB板材),默认工艺是:绿油白字,板厚1.6mm,有铅喷锡,全部免费飞针测试。



PCB属于特殊产品,同时也不具备可逆性,下单前,请仔细检查文件,一旦生产,就不可以修改了;凡是出现问题请

第一时间通知本公司第一时间解决,任何时候本公司不承担超过本产品价值外的其他任何损失。

我们支持的软件:1,protel全系列(包括99,99se,DXP,AD10等等);2,pabs9.0之前的所有

版本(包括powerPCB);3,EAGLE全系列;4,CAM文件;5,所有Gerber文件、OB++等等CAM文

件;6,Sprint-layout50。只要你是以上文设计的,可以不用转换,直接发送设计文件就给我们就可以了。

郑重承诺:客户文件绝对保密。

样板交期:4天左右,最快3天,最慢不超过5天,特殊情况我们会告知客户,默认申通快递,发顺丰请选择平邮即可。发其它快递请与客服联系。

样板数量 :最少1片起做,上不封顶。

可以加急:

加急:12小时发货,今天10点前确认付款下单,当天晚上发货,下午给我们文件,第二天上午发出。

加急24小时发货,今天6点前确认付款下单,明天晚上发货。

加急48小时发货,今天6点前确认付款下单,后天晚上发货。

加急:72小时发货,今天6点前确认付款下单,后天晚上发货。

      加急下单时间:每天18点之前,如果20点之前下单加急,我们能够安排的话,也会安排,但是不能保证!!!(月结或者特殊客户可能会顺延半天对账时间)

      加急的补充说明:加急我们只能保证发货时间,不能保证到货时间,经常有客户以第二天没有收到货物为由,向我们索退加急费用,在此我们特此声明:省外加急一律顺风到付,我们只能保证发货时间(按照顺风最晚可取货时间),不保证次日是否一定可以到。另外有可能会由于突发情况(比如停电,政府演习等等),影响数小时的交期,我们可以无条件的按照延误的时间退款!请谅解!

      正常接单时间:周1-6(每天19:00之前可以当天安排,超过后顺延一天),周日接单当天不安排生产,顺延周一开始,加急也是一样的

交易:请直接拍下,工艺要求在卖家留言里留言即可,也可以将文件直接发送到如果为了更好的提高相互的效率,朋友们在下单的时候,可以在文件里面放一个文件的截图。截图的简单方式是:按下键盘上面的Print Screen键,然后粘贴在画图软件里面就可以了,也可以放一个记事本文件说明一下工艺。

        若需发票请直接拍下发票的链接  、普通发票增加6%,17%的增值发票超过3000以上才可以开,税点17%  (为了更加人性化的服务,发票可以自助拍,就是没有购买我们的对应产品也可以提供发票的服务,也可以超过实际金额按照亲们的要求开) 补充说明:发票最少金额不小于100元,上不封顶。原则上小于999元的为手工正规国税发票,大于这个金额是机打发票(如果小于999元需要机打的需要同我们联系或者留言是备注,我们仍然为您开具机打发票)

本公司明码实价,明白消费,其他尺寸请参考并点击对应连接 (特殊尺寸和工艺请联系客服报价

其他相关服务:钢网制作(激光);所有元器件代购;注塑模具制作,注塑成型,电子产品设计,开发,产品量产等等相关事宜(量产由合作的厂家完成的)





高精密盲孔打样 多层电路板PCB BGA HDI 阻抗板打样 加急加工 FPC

单板按键板

高精密盲孔打样 多层电路板PCB BGA HDI 阻抗板打样 加急加工 FPC

 6层BGA手机板

高精密盲孔打样 多层电路板PCB BGA HDI 阻抗板打样 加急加工 FPC

4层BGA板

高精密盲孔打样 多层电路板PCB BGA HDI 阻抗板打样 加急加工 FPC

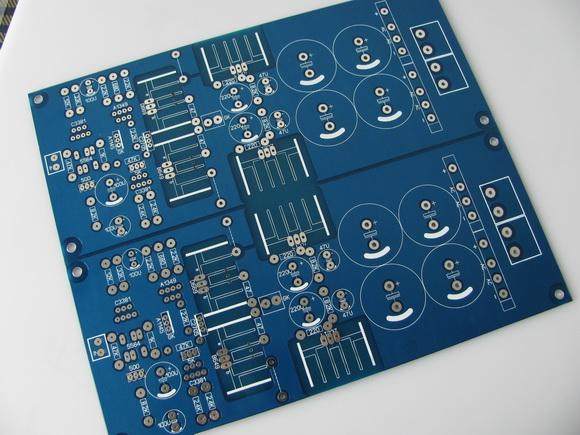

双面2oz蓝油板

高精密盲孔打样 多层电路板PCB BGA HDI 阻抗板打样 加急加工 FPC

双面沉金板

高精密盲孔打样 多层电路板PCB BGA HDI 阻抗板打样 加急加工 FPC

高精密盲孔打样 多层电路板PCB BGA HDI 阻抗板打样 加急加工 FPC

高精密盲孔打样 多层电路板PCB BGA HDI 阻抗板打样 加急加工 FPC高精密盲孔打样 多层电路板PCB BGA HDI 阻抗板打样 加急加工 FPC高精密盲孔打样 多层电路板PCB BGA HDI 阻抗板打样 加急加工 FPC高精密盲孔打样 多层电路板PCB BGA HDI 阻抗板打样 加急加工 FPC高精密盲孔打样 多层电路板PCB BGA HDI 阻抗板打样 加急加工 FPC高精密盲孔打样 多层电路板PCB BGA HDI 阻抗板打样 加急加工 FPC高精密盲孔打样 多层电路板PCB BGA HDI 阻抗板打样 加急加工 FPC高精密盲孔打样 多层电路板PCB BGA HDI 阻抗板打样 加急加工 FPC高精密盲孔打样 多层电路板PCB BGA HDI 阻抗板打样 加急加工 FPC高精密盲孔打样 多层电路板PCB BGA HDI 阻抗板打样 加急加工 FPC高精密盲孔打样 多层电路板PCB BGA HDI 阻抗板打样 加急加工 FPC高精密盲孔打样 多层电路板PCB BGA HDI 阻抗板打样 加急加工 FPC高精密盲孔打样 多层电路板PCB BGA HDI 阻抗板打样 加急加工 FPC高精密盲孔打样 多层电路板PCB BGA HDI 阻抗板打样 加急加工 FPC高精密盲孔打样 多层电路板PCB BGA HDI 阻抗板打样 加急加工 FPC高精密盲孔打样 多层电路板PCB BGA HDI 阻抗板打样 加急加工 FPC高精密盲孔打样 多层电路板PCB BGA HDI 阻抗板打样 加急加工 FPC高精密盲孔打样 多层电路板PCB BGA HDI 阻抗板打样 加急加工 FPC

高精密盲孔打样 多层电路板PCB BGA HDI 阻抗板打样 加急加工 FPC




有任何问题请及时联系我们的市场客服人员,谢谢。



----------------合作愉快----------------





   以下是本公司PCB加工能力和一些技术问答供参考

    项目                             加工能力
    样板能力                         1000款/天
    产能                             2974511725平方米/月
 层数(最大)                      1-24

 板材类型                           FR-4(KB)
 最大尺寸                           1100mm X1100mm (超过550*550mm价格增加一倍)
 外形尺寸精度                       ± 0.2mm
 板厚范围                           0.40mm--3mm

 板厚公差                          ± 10%
 介质厚度                          0.075mm--5.00mm
 最小线宽                          6mil
 最小间距                          6mil
 铜厚                              17um--100um  (默认1OZ 35um
 钻孔孔径                          ( 机械钻 ) 0.3mm--6.35mm
 最小阻焊桥宽                      0.1mm
 最小阻焊隔离环                    0.1mm
 塞孔直径                          0.25mm--0.60mm
 成孔孔径                          ( 机械钻 ) 0.3mm--6.30mm
 孔径公差                          ( 机械钻 ) 0.08mm
 孔位公差                          ( 机械钻 ) 0.09mm

    倒斜边:                        30°--- 60°
    成品颜色                        红、蓝、绿、白、黄、黑等等 (默认绿色,其他颜色也有,但会慢半天左右
    表面工艺                        喷锡(有铅/无铅) 镀金  化金(沉金) (默认有铅喷锡



额外的费用

1)拼版费:拼版指的是不同的板(如果是相同的板则另算)放在一个文件内,那样则拼版一款加收50元,拼版方式,无论你是以邮票孔,长形槽,或是直接铣开,都是要收拼版费 (现优惠期间,我们认可邮票孔和短槽不收拼版费用

2)测试费:除样板外需要收取的测试费为:30元+长x宽(cm)x0.01x数量 根据你的实际情况来决定(优惠期间,样板免费测试);

3)税费:普通发票税费是按货款的6个点收的,增值税发票是按货款的17个点收的,如果你是个人或无需税票,则无需选此项!

4)沉金费:如是你选择沉金板则多加收100元

5)加急费:上述意见说明

6)半孔板:加收150元,即板边上的孔需要做出孔内有铜的效果的工艺。

7)板厚工程费:就是线路板厚在0.6-1.6之外的板厚,需要增加100元的板厚工程费用

如果说你的板需按照这个类目的要求,则你的总费用是要加上第二大类的费用,以上除了按照面积计算费用外的其他费用,都是收取一次的,(增加数量或者增加拼版的款数,不增加费用)



其他技术交流以及设计规范:(这是PCB设计时候的基本注意事项,同板材,板厚,阻抗,频率等等全部无关,有了基础才可以完成其他更高要求的设计

1,PCB板所需要的文件:双面6个菲林层(对应顶层线路,顶层丝印,底层线路,底层丝印,顶层阻焊,底层阻焊)+一个机械制造层(对应protel是机械层1或者是keepout层)+钻孔层。所以设计到了其他板层,将不会处理的!!

2,过孔默认盖油,请设计人员一定注意,这个是大批量量产的基本设置,也是过孔和焊盘的基本差别,千万不要将过孔替代焊盘,或者将焊盘替代过孔。(提供的线路板文件,我们会按照默认盖油来处理,文件,我们会直接生产的,这点请注意),同时设计的时候,如果提供的是线路板文件,需要不盖油(开窗)处理,请一定需要单独说明,否则我们采用全部盖油的工艺生产的。

3,开槽或者铣孔,这个一定记住,同板框一样的线,就是对了。protel中的keepout既可以做板框(机械层也可以),就可以挖孔或者开槽,这个模式可以通用全中国,千万不要说采用的是国际标准。

4,PAD焊盘(就是俗称的插件孔(PTH) ),

4.1,插件孔大小视你的元器件来定,但一定要大于你的元器件管脚,建议大于最少0.2mm以上 也就是说0.6的元器件管脚,你最少得设计成0.8,以防加工公差而导致难于插进(电镀通孔的厚度0.1-0.15mm),
4.2, 插件孔(PTH) 焊盘外环单边不能小于0.2mm(8mil) 当然越大越好,此点非常重要,设计一定要考虑
4.3. 插件孔(PTH) 孔到孔间距(孔边到孔边)不能小于: 0.3mm当然越大越好,此点非常重要,设计一定要考虑
4.4. 焊盘到外形线间距0.508mm(20mil)
4.5. 防焊,插件孔开窗,SMD开窗单边不能小于0.1mm(4mil)


5,字符(字符的的设计,直接影响了生产,字符的是否清晰以字符设计是非常有关系)
1. 字符字宽不能小于0.153mm(6mil),字高不能小于0.811mm(32mil), 宽度比高度比例最好为5的关系 也为就是说,字宽0.2mm 字高为1mm,以此推类,

6,非金属化槽孔 槽孔的最小间距不小于1.6mm 不然会大大加大铣边的难度

7, 拼版,  拼版有无间隙拼版,及有间隙拼版,有间隙拼版的拼版间隙不要小于1.6(板厚1.6的)mm 不然会大大增加铣边的难度 拼版工作板的大小视设备不一样就不一样,无间隙拼版的间隙0.5mm左右(如果按照线间距0.254,线宽0.254mm的规则定义,则无缝隙拼版-就是Vcut,直接复制文件重叠板框线就可以了) 如果需要增加工艺边,那么工艺边不能低于5mm

8,关于PADS设计的原文件。
1,PADS铺用铜方式,我司是Hatch方式铺铜,客户原文件移线后,都要重新铺铜保存(用Flood铺铜),避免短路。
2,双面板文件PADS里面孔属性要选择通孔属性(Through),不能选盲埋孔属性(Partial),无法生成钻孔文件,会导致漏钻孔!!

3.在PADS里面设计槽孔请勿加在元器件一起添加,因为无法正常生成 ,为避免漏槽,请在DrillDrawing加槽。
9,关于PROTEL99SE及DXP设计的文件
1.我司的阻焊是以Solder mask层为准,如果锡膏层(Paste层)需做出来,还有多层(M ultilayer)的阻焊窗无法生成,请移至阻焊层
2.在Protel99SE内请勿锁定外形线,无法正常生成。
3.在DXP文件内请勿选择KEEPOUT一选项,会屏敝外形线及其他元器件,无法生成 。
4,此两种文件请注意正反面设计,原则上来说,顶层的是正字,底层的要设计成反字,我司是从顶层到底层叠加制板。单片板特别要注意,不要随意镜像!搞不好就做出来是反的
10,其他注意事项。
1,所有设计的文件一定需要外形线的,请不要告诉我们你的文件是多少mm,我们是全电脑自动完成,所以必须有能够反映线路板大小的外框线(对应protel系列软件是keepout线或者机械层的线)。

2,如果机械层和KEEPOUT层两层外形不一致,请做特殊说明,另外形要给有效外形,如有内槽的地方,与内槽相交处的板外外形的线段需删除,免漏锣内槽,设计在机械层和KEEPOUT层的槽及孔一般是按无铜孔制作(做菲林时要掏铜),如果需处理成金属孔,请特别备注,目前样板的时候,我司是结合情况大部分是电镀的。
3,如果要做金属化的槽孔最稳妥的做法是多个pad拼起来,这种做法一定是不会出错
3.金手指板下单请特殊备注是否需做斜边倒角处理。
4.给文件请检查文件是否有少层现象,一般我司会直接按照文件制作。

5,DXP中设计中,直接设计的方孔焊盘是请特别注意,做出来一定是有问题的,因为转换 文件后就丢失了这个信息,通常我们会给你钻一个圆孔。千万不要说设计的是方孔,做出来的怎么是圆孔或者是没有孔。
6,pad 那是via的用法,对于一些客户,设计严重不标准 ,根本就分不清那是pad 那是via的用法, 有时候导电孔用pad来处理,有时候插键孔又用via来处理,设计混乱,导致错误加大,据本公司不完全统计,对于设计不规范而导致的问题占客诉的50%以上,而对于电路板的现状是,一些处理菲林工程师,因为客户设计文件的不规范,而将错就错,帮客户修改文件,把不规范的设计做对,凭着自个的经验来处理工程资料,这样就导致且助长了客户的设计不规范,所以我们再次声明,上一次你做的对的,不代表你的文件是对的!请所有的工程师一定要注意设计标准及规范! 我们将再次严格要求所有的处理菲林工程师,尽可能的保持客户文件现状!尽可能的做到按设计规范跟标准处理,不能按所谓的经验处理!把问题体现出来,这样在可以提高设计工程师的水平   为些我们将不懈努力,以改变这种现状



不管是新朋友还是老朋友,不管是否能有收获,当你看到这个地方的时候,我们已经是朋友了。别人可以做的,我们绝对可以做,别人做不了的,我们也会努力去做。所以有任何疑问或者需求,我们都可以商谈,再次表示感谢!
