pcb快速打样 当前位置: 首页 > pcb快速打样

线路板打样/pcb打样制作/加工/双面/加急/pcb抄板/pcb电路板制作

时间:2017/6/23 10:05:00

线路板打样/pcb打样制作/加工/双面/加急/pcb抄板/pcb电路板制作
欢迎前来深圳昊林电路有限公司热销线路板打样/pcb打样制作/加工/双面/加急/pcb抄板/pcb电路板制作,想了解更多线路板打样/pcb打样制作/加工/双面/加急/pcb抄板/pcb电路板制作,请进拨打我们业务经理电话或进入我们公司淘宝店铺,更多PCB打样OR电路板商品任你选购!
业务部经理:下单电话①:18929371983  订单查询②:18129815468
在线QQ客服:⒈客服QQ:1301093580    ⒉客服QQ:1229125566
宝贝详情

温馨提示

1.公司专业生产PCB电路板和SMT激光钢网都自己工厂生产,厂内直接面向全国销售.

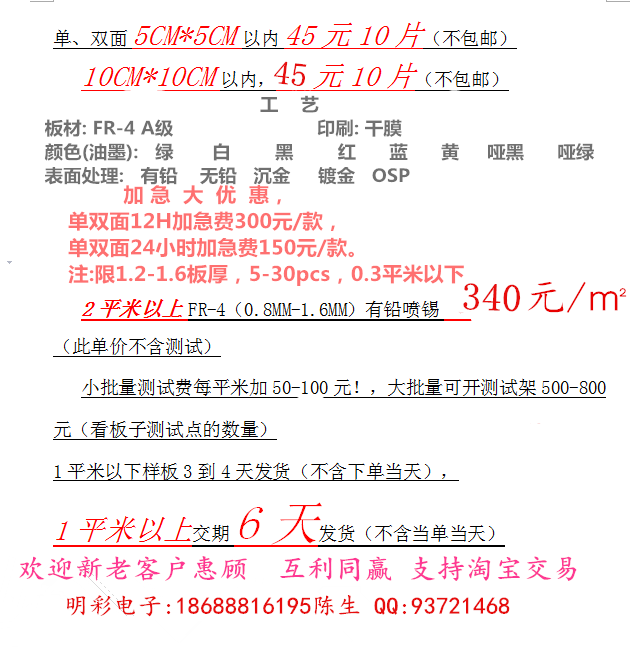

2.昊林电路从2015年元旦开始PCB打样 批量(单 双)面板做出最新的价格调整(如下)线路板打样/pcb打样制作/加工/双面/加急/pcb抄板/pcb电路板制作



 关于品质的承诺

 明彩电子pcb线路板/pcb打样及批量生产所用的板材一律为KB-A级板材质量绝对有保证,

同时如果有多余的备品,也会测试OK并免费赠送!若因质量问题产生的退换货,昊林电路承担来

回的运费!

关于交期



打样交期正常为3-4天,即当天18点前下单,交期从第二天开始起算,正常第三天发货,

快则3天,慢则4天,如有特殊情况除外,我们会说明原因,敬请见谅!

星期天下的单跟星期一18点前下单效果一样,交期一样。

加急说明



双层板24小时(1天)加急,当天18:00前下单的,第二天晚上发快递,加收费200元

双层板48小时(2天)加急,当天18:00前下单的,第三天晚上发快递,加收费100元

加急的补充说明:加急我们只能保证发货时间,不能保证到货时间,经常有客户以第二天没有

收到货物为由,向我们索退加急费用,在此我们特此声明:省外加急一律顺风速运,我们只能

保证发货时间(按照顺风最晚可取货时间),不保证次日是否一定可以到。另外有可能会由于突

发情况(比如停电,政府演习等等),影响数小时的交期,也请谅解,我们可以无条件的按照延

误的时间退款!如加急24小时没有出,则按照加急48小时计算,退回加急费用100元,请谅解!

PCB文件绝对保密!

请下单前一定仔细检查文件。



由于PCB生产的不可逆性,凡是出现品质等等问题请第一时间通知昊林电路第一时间解决,任何

时候卖家不承担超过本产品价值外的其他任何损失!

不管在生产或者使用中,遇到任何问题,希望双方都本着诚信的态度解决问题,不管遇到任何

问题,解决它才是最重要的!我们只承诺我们做板发货的时间,快递的时间我们不保证,也希

望得到你的谅解!

补充说明:对于设计上面有问题的话,千万不要说,上次是对的,这次一定是对的,或
者说,同时做了两款,一个正确,一个不正确。很多时候,我们工程师会帮您改正,但
是错误的设计,总有一天会出错,一定要改善并完善设计的问题。

关于快递



快递的服务质量和派送速度不是我们可以控制的,一般发顺丰到付!默认申通(优选)或者优

速快递,省内还有联昊通!如果不能接受者请慎拍或发顺丰到付,与客服人员联系!

关于评价



任何一位客户的任何一个订单,我们都会认真对待,但是任何工厂都不能保证100%没有问题,遇到任何问题,请第一时间同我们联系第一时间解决。我们一定会保持万分诚信的态度来处理,所以在没有告知我们的情况下,请不要中差评,谢谢!同时在店铺评分时候,请高抬贵手,不要因为选择了普通物流而认为是我们速度太慢!

声明

PCB板都是买家下单以后才生产,买家在确认我们处理出来的文件无问题以后,所有PCB板默认物流至买家,如需更改快递请提前说明。买家在收到PCB板以后签收前须检查PCB板是否有压.损坏等现象,一旦发现PCB板有损坏,注意请立即拒绝签收 并且及时与我们的客服人员进行联系,再次申明的是,您的签收就是对我们产品质量的认可.签收以后的PCB板我们将不接受任何退款申请等纠纷问题,请买家仔细阅读!

加工能力


   目

加工能力

工  艺  详  解

层数

单面、双面、四层、六层

层数,指设计文件的层数,明彩电子暂时只接受6层以下,最终以网站公告为准

板材类型

FR-4

明彩电子只接受FR-4板材(建滔KB6160A和国际A级)

最大尺寸

500x1100mm

常规版尺寸为550x420mm,超过该尺寸为超长板

外形尺寸精度

±0.2mm

CNC外形公差±0.2mm , V-cut板外形公差±0.5mm

板厚范围

0.4--2.4mm

明彩电子目前生产板厚:0.4/0.6/0.8/1.0/1.2/1.6/2.0/2.4mm

板厚公差 ( t≥1.0mm)

± 10%

此点请注意:因生产工艺原因(沉铜、阻焊、焊盘喷镀会增加板厚)一般走正公差

板厚公差( t<1.0mm)

±0.1mm

此点请注意:因生产工艺原因(沉铜、阻焊、焊盘喷镀会增加板厚)一般走正公差

最小线宽

4mil(0.1mm)

目前可接4mil线宽,线宽尽可能大于6mil,小于6mil的价格会稍贵一些

最小间隙

4mil(0.1mm)

目前可接4mil线距,间隙尽可能大于6mil,小于6mil的价格会稍贵一些

成品外层铜厚

35um/70um/70u
m(1OZ/2OZ/3OZ)

指成品电路板外层线路铜箔的厚度,1 OZ=35um,2 OZ=70um, 3OZ=105um

成品内层铜厚

17um/35um/50um

1.6及2.0板厚的四、六层板可根据客户要求指定内层铜厚

钻孔孔径( 机器钻 )

0.2--6.3mm

0.2mm是钻孔的最小孔径,6.3mm是钻孔的最大孔径,如大于6.3mm工厂要另行处理

过孔单边焊环

≥0.153mm(6mil)

如导电孔或插件孔单边焊环过小,但该处有足够大的空间时则不限制焊环单边的大小;如该处没有足够大的空间且有密集走线,则最小单边焊环不得小于0.153mm

成品孔孔径 ( 机器钻)

0.2--6.20mm

因孔内壁附有金属铜,成品孔孔径一般小于文件中的钻孔孔径

孔径公差 (机器钻 )

±0.08mm

钻孔的公差为±0.08mm, 例如设计为0.6mm的孔,实物板的成品孔径在0.52--0.68mm是合格允许的

阻焊类型

感光油墨

感光油墨是现在用得最多的类型,热固油一般用在低档的单面纸板

最小字符宽

≥0.15mm

字符最小的宽度,如果小于0.15mm,实物板可能会因设计原因而造成字符不清晰

最小字符高

≥0.8mm

字符最小的高度,如果小于0.8mm,实物板可能会因设计原因造成字符不清晰

字符宽高比

1:05

最合适的宽高比例,更利于生产

走线与外形间距

≥0.3mm(12mil)

锣板出货,线路层走线距板子外形线的距离不小于0.3mm;V割拼板出货,走线距V割中心线距离不能小于0.4mm

拼版:无间隙拼版间隙

0间隙拼

是拼版出货,中间板与板的间隙为0(文档有详解)

拼版:有间隙拼版间隙

1.6mm

有间隙拼版的间隙不要小于1.6mm,否则锣边时比较困难

Pads厂家铺铜方式

Hatch方式铺铜

厂家是采用还原铺铜,此项用pads设计的客户请务必注意

Pads软件中画槽

用Drill Drawing层

如果板上的非金属化槽比较多,请画在Drill Drawing层

Protel/dxp软件中开窗层

Solder层

少数工程师误放到paste层,明彩电子对paste层是不做处理的

Protel/dxp外形层

用Keepout层或机械层

请注意:一个文件只允许一个外形层存在,绝不允许有两个外形层同时存在,请将不用的外形层删除,即:画外形时Keepout层或机械层两者只能选其一

半孔工艺最小半孔孔径

0.6mm

半孔工艺是一种特殊工艺,最小孔径不得小于0.6mm

  • 阻焊桥
  • 0.1mm
  • 明彩电子目前暂时不做阻焊桥



  • 昊林电路专业生产PCB电路板,厂内直接销售。

  • 所有图片都是样板,仅作为外观及工艺参考,没有对应的现货出售,本店只按受定制加工业务(报价以PCB文件为准),图片标价仅为参考价!

  • 网页上的报价为常规报价,并非所有板“一口价”,价格决定于PCB精度的高低、交货时间长短、数量、尺寸大小,工艺要求及原材料的选择而不同。根据客户的需求来确定最终价格。

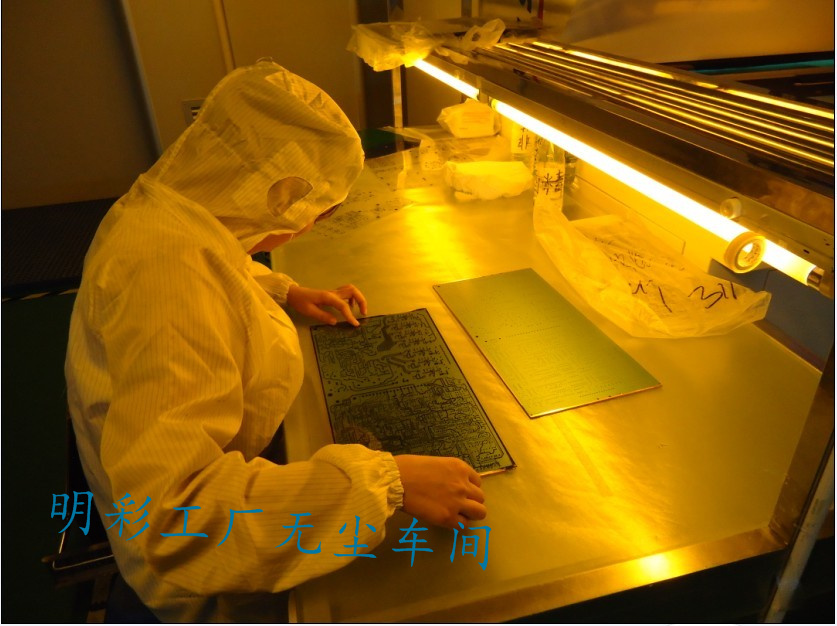

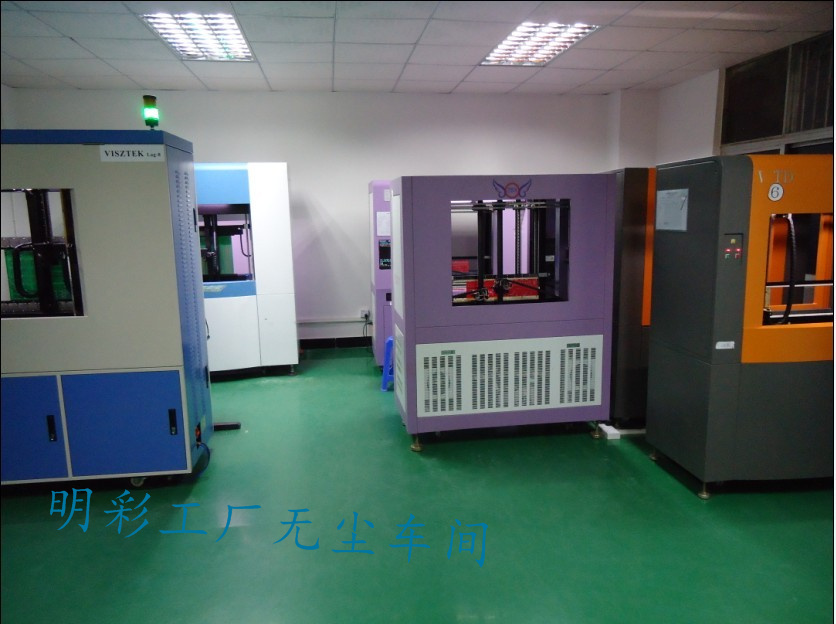

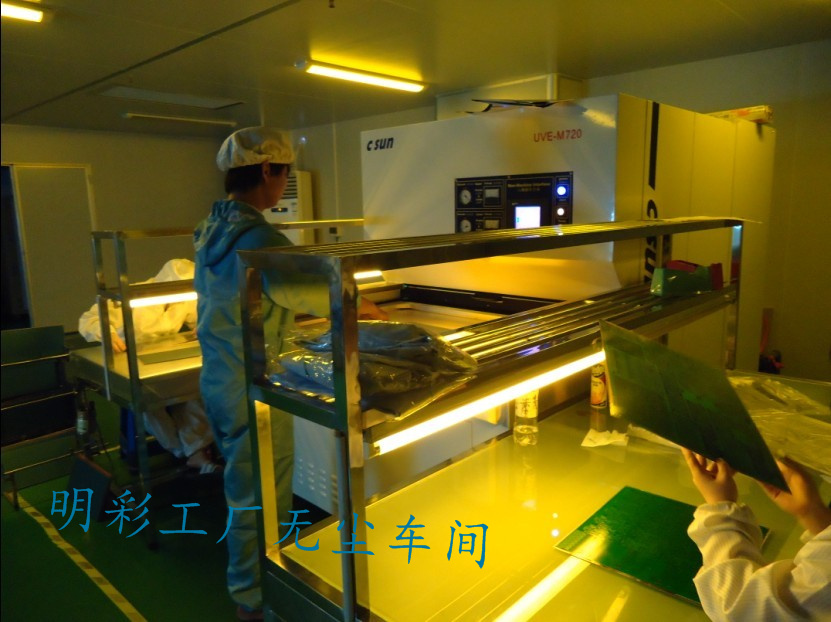

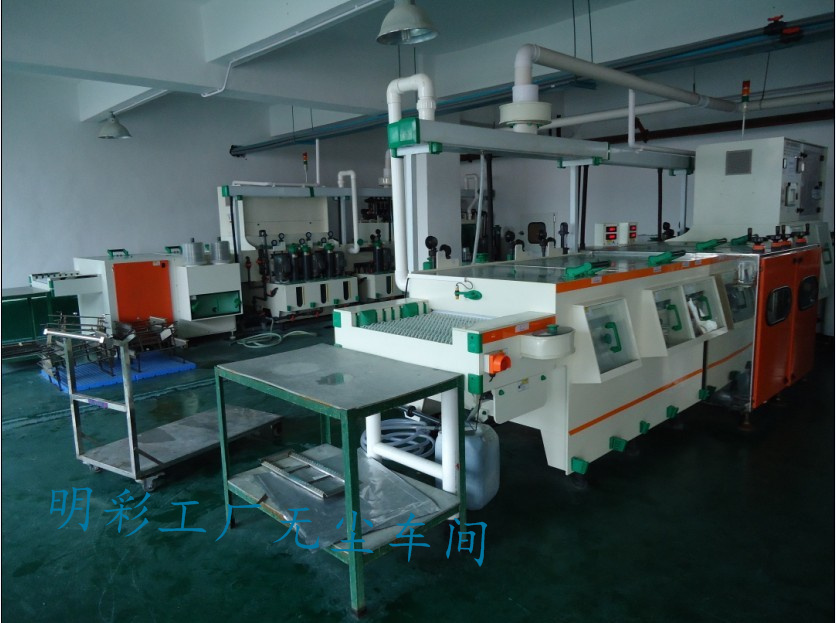

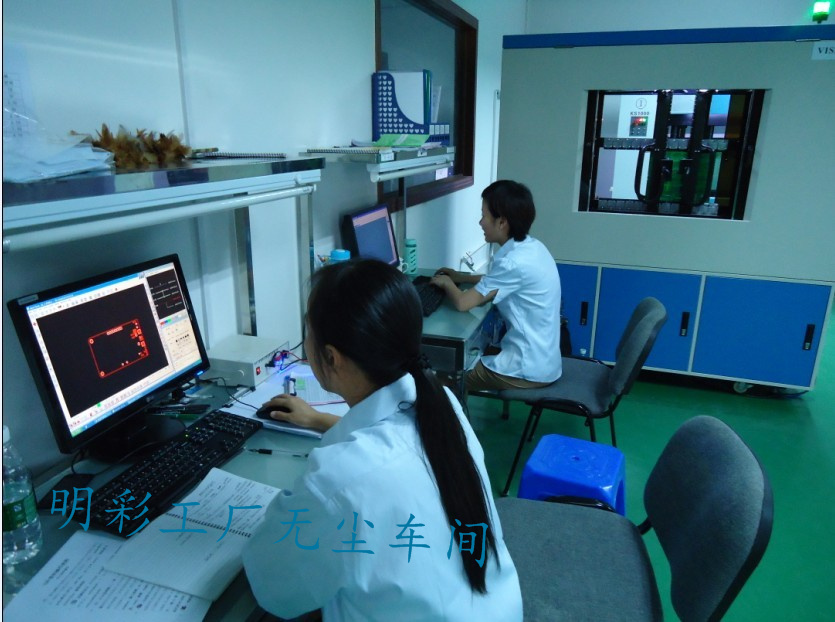

品质保证,以下为PCB工厂无尘车间实物图,欢迎广大客户前来参观线路板打样/pcb打样制作/加工/双面/加急/pcb抄板/pcb电路板制作线路板打样/pcb打样制作/加工/双面/加急/pcb抄板/pcb电路板制作线路板打样/pcb打样制作/加工/双面/加急/pcb抄板/pcb电路板制作线路板打样/pcb打样制作/加工/双面/加急/pcb抄板/pcb电路板制作线路板打样/pcb打样制作/加工/双面/加急/pcb抄板/pcb电路板制作线路板打样/pcb打样制作/加工/双面/加急/pcb抄板/pcb电路板制作线路板打样/pcb打样制作/加工/双面/加急/pcb抄板/pcb电路板制作线路板打样/pcb打样制作/加工/双面/加急/pcb抄板/pcb电路板制作线路板打样/pcb打样制作/加工/双面/加急/pcb抄板/pcb电路板制作线路板打样/pcb打样制作/加工/双面/加急/pcb抄板/pcb电路板制作
