首先非常感谢光临上海赛格1A45电子淘宝网店(实体店）。我们是专业的PCB样板厂家直销。专门提供快速线路板/PCB打样和批量生产。（建议收藏本店铺），可开普通发票或增值税发票

  自昊林电路成立以来，一直秉着：质量就是生命，有了今天的品质才会有明天的市场之宗旨！在新老客户的支持下，我们一直领先同行业，在这个特别的行业里，我们的宝贝与描述相符：比全行业平均水平高50%！服务态度：比全行业平均水平高50%！  只有以技术的支持做服务，才能更好的满足客户的需求，所以我们的客服人员都是精通设计的专业人士，任何的问题（包括设计前的技术咨询，或者只是一个随机的过客），都可以直接在线交流。

  关于品质的承诺：所有样板全部飞针测试，质量绝对有保证，同时每次会有部分多余的备品，也会测试OK并免费赠送！

常规工艺：绿油白字，板厚1.6mm，有铅喷锡，全部飞针测试。数量10片的价格

  PCB属于特殊产品，同时也不具备可逆性，下单前，请仔细检查文件，一旦生产，就不可以修改了；凡是出现问题请第一时间通知昊林电路第一时间解决，任何时候昊林电路不承担超过本产品价值外的其他任何损失。

我们支持的软件：1，protel全系列（包括99,99se，DXP，AD10等等）；2，pabs9.0之前的所有版本（包括powerPCB）；3，EAGLE全系列；4，CAM文件；5，所有Gerber文件、OB++等等CAM文件；6，Sprint-layout50。只要你是以上文设计的，可以不用转换，直接发送设计文件就给我们就可以了。

郑重承诺：客户文件绝对保密。

样板交期：4天左右，最快3天，最慢不超过5天，特殊情况我们会告知客户，默认申通快递，发顺丰请选择平邮即可。发其它快递请与客服联系。

样板数量 ：最少1片起做，上不封顶。

加急：加急24小时发货，今天下单，明天晚上发货。加急费是200元，顺丰到付！

      加急48小时发货，加急费是100元，今天下单，后天晚上发货，顺丰到付！

      加急下单时间：每天17点之前，如果20点之前下单加急，我们能够安排的话，也会安排，但是不能保证！！！（月结或者特殊客户可能会顺延半天对账时间）

     加急的补充说明：加急我们只能保证发货时间，不能保证到货时间，经常有客户以第二天没有收到货物为由，向我们索退加急费用，在此我们特此声明：省外加急一律顺风到付，我们只能保证发货时间（按照顺风最晚可取货时间），不保证次日是否一定可以到。另外有可能会由于突发情况（比如停电，政府演习等等），影响数小时的交期，我们可以无条件的按照延误的时间退款！请谅解

      正常接单时间：周1-6（每天19：00之前可以当天安排，超过后顺延一天），周日接单当天不安排生产，顺延周一开始，加急也是一样的

交易：请直接拍下，工艺要求在卖家留言里留言即可，也可以将文件直接发送到hldypcb@163.com，（如果为了更好的提高相互的效率，朋友们在下单的时候，可以在文件里面放一个文件的截图。截图的简单方式是：按下键盘上面的Print Screen键，然后粘贴在画图软件里面就可以了，也可以放一个记事本文件说明一下工艺。）

此报价为不含税！！！若需发票请直接拍下发票的链接我是发票链接请点击、普通发票增加6%，17%的增值发票超过3000以上才可以开，税点14%

  全部飞针测试，绿油白字板厚1.6mm  老客有更多优惠。

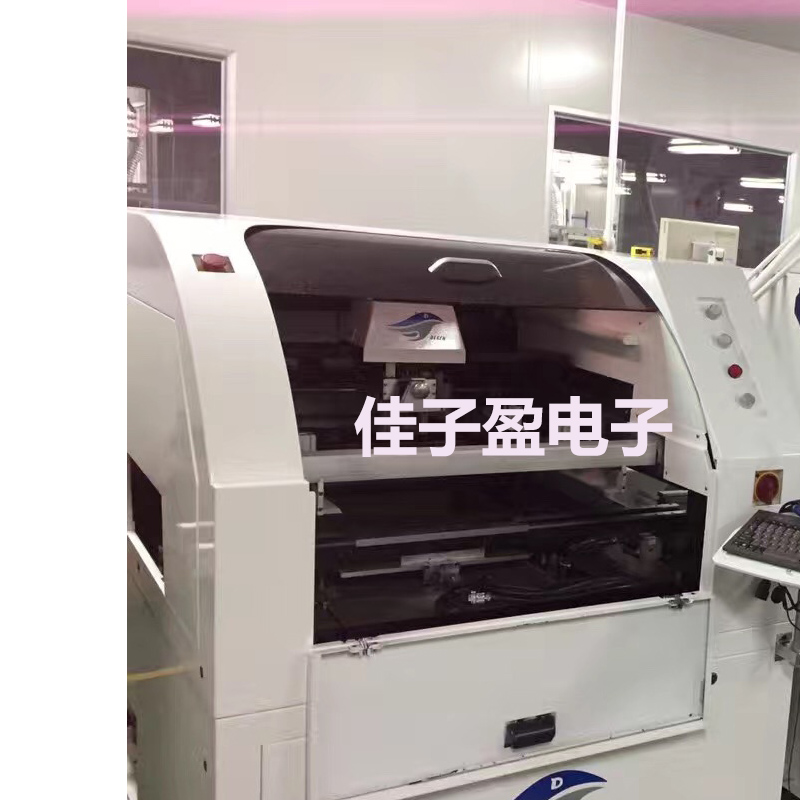

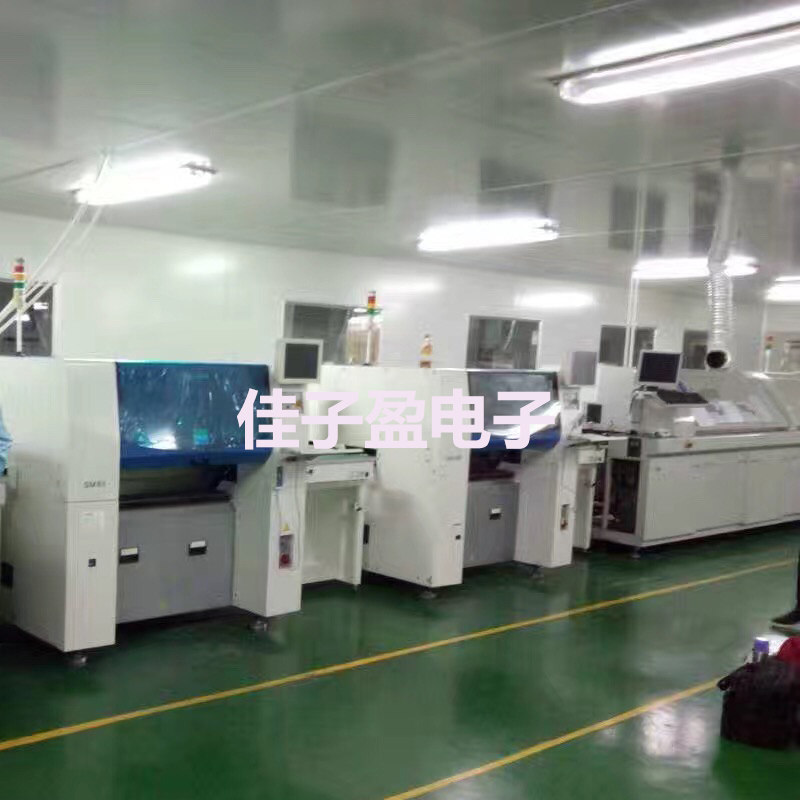

主要承接加工各种高精密PCB焊接、线路板焊接加工、SMT贴片焊接、样板焊接、PCB焊接加工、BGA焊接，PCB制板，元器件代购，钢网制作等。为客户提供一条龙服务.

尊敬的客户您好，欢迎您来到佳子盈科技，以下是我们合作需要注意的地方设计须知
1：元器件不要太靠近板边，这样会给生产带来不便，最好能离板边有5MM距离。
2：直插件或者大器件，最好设计在一面，这样有利于生产。
3：千万不要在焊盘上打孔，这样生产的时候都是虚焊的，可以做阻焊。
4：能用表贴的就不要用直插的了，这样可以节约成本还可以方便生产。
5：板子丝印最好能标注清楚，有方向的元件清楚的标出第一脚，以免贴错。
6：板子设计的时候，最好能设计成规则型的，不规则的上机不方便。
制板须知

1：制板最好是用绿色或者蓝色或者红色，千万别用黑色，黑色不好看。

2：板子制好以后一定要拆开看看，特别是带有金手指和BGA的板子。

 电路板焊接厂现在佳子盈，

备料须知

1：元器件的封装一定要确认好，以免到生产才发现就很麻烦了。

2：有密度要求的，一定要确认好，1%和5%的标注清楚，以免贴错。

3：备料的时候阻容记得多备些，因为生产的时候阻容太小会有损耗。

4：备料的时候如果是一盘的料就不要截掉了，多余的料我们会退回。

5：表贴和直插件如果有反丝印焊接的，请一定要在清单上标明，以免贴错。

为方便客户，昊林电路在上海赛格专门设立了门市部，有专业工程师接单。。焊接加急件可以现场加工。

有任何问题请及时联系，谢谢。

市场一楼东7：罗工

电话：0755-29125566   021-0755-29125566

邮箱:hldypcb@163.com

---------------合作愉快----------------

 以下是昊林电路PCB加工能力和一些技术问答供参考

    项目                             加工能力
    样板能力                         1000款/天
    产能                             0755-29125566平方米/月
　层数（最大）　                     1-24  （我们不做盲埋孔）
　板材类型                           FR-4（KB）
　最大尺寸                           1100mm X1100mm （超过550*550mm价格增加一倍）
　外形尺寸精度                       ± 0.2mm
　板厚范围                           0.40mm--3mm

　板厚公差                          ± 10%
　介质厚度                          0.075mm--5.00mm
　最小线宽                          6mil
　最小间距                          6mil
　铜厚                              17um--100um  （默认1OZ 35um）
　钻孔孔径                          ( 机械钻 ) 0.3mm--6.35mm
　最小阻焊桥宽                      0.1mm
　最小阻焊隔离环                    0.1mm
　塞孔直径                          0.25mm--0.60mm
　成孔孔径                          ( 机械钻 ) 0.3mm--6.30mm
　孔径公差                          ( 机械钻 ) 0.08mm
　孔位公差                          ( 机械钻 ) 0.09mm

    倒斜边：                        30°--- 60°
    成品颜色                        红、蓝、绿、白、黄、黑等等 （默认绿色，其他颜色免费，但会慢半天左右）
    表面工艺                        喷锡（有铅/无铅） 镀金  化金（沉金） （默认有铅喷锡）

额外的费用

1）拼版费：拼版指的是不同的板（如果是相同的板则另算）放在一个文件内，那样则拼版一款加收50元，拼版方式，无论你是以邮票孔，长形槽，或是直接铣开，都是要收拼版费 （现优惠期间，我们认可邮票孔和短槽不收拼版费用）

2）测试费：除样板外需要收取的测试费为：30元+长x宽(cm)x0.01x数量 根据你的实际情况来决定（优惠期间，样板免费测试）；

3）税费：普通发票税费是按货款的6个点收的，如果你是个人或无需税票，则无需选此项!

4）沉金费：如是你选择沉金板则多加收100元

5)加急费：上述意见说明

6)半孔板：加收150元，即板边上的孔需要做出孔内有铜的效果的工艺。

7)板厚工程费：就是线路板厚在0.6-1.6之外的板厚，需要增加100元的板厚工程费用

如果说你的板需按照这个类目的要求，则你的总费用是要加上第二大类的费用，以上除了按照面积计算费用外的其他费用，都是收取一次的，（增加数量或者增加拼版的款数，不增加费用）

 其他技术交流以及设计规范：（这是PCB设计时候的基本注意事项，同板材，板厚，阻抗，频率等等全部无关，有了基础才可以完成其他更高要求的设计）

1，PCB板所需要的文件：双面6个菲林层（对应顶层线路，顶层丝印，底层线路，底层丝印，顶层阻焊，底层阻焊）+一个机械制造层（对应protel是机械层1或者是keepout层）+钻孔层。所以设计到了其他板层，将不会处理的！！

2，过孔默认盖油，请设计人员一定注意，这个是大批量量产的基本设置，也是过孔和焊盘的基本差别，千万不要将过孔替代焊盘，或者将焊盘替代过孔。（提供的线路板文件，我们会按照默认盖油来处理，Gerber文件，我们会直接生产的，这点请注意），同时设计的时候，如果提供的是线路板文件，需要不盖油（开窗）处理，请一定需要单独说明，否则我们采用全部盖油的工艺生产的。

3，开槽或者铣孔，这个一定记住，同板框一样的线，就是对了。protel中的keepout既可以做板框（机械层也可以），就可以挖孔或者开槽，这个模式可以通用全中国，千万不要说采用的是国际标准。

4，PAD焊盘（就是俗称的插件孔(PTH) ）,

4.1，插件孔大小视你的元器件来定，但一定要大于你的元器件管脚，建议大于最少0.2mm以上 也就是说0.6的元器件管脚，你最少得设计成0.8，以防加工公差而导致难于插进（电镀通孔的厚度0.1-0.15mm）,
4.2, 插件孔(PTH) 焊盘外环单边不能小于0.2mm(8mil) 当然越大越好，此点非常重要，设计一定要考虑
4.3. 插件孔(PTH) 孔到孔间距(孔边到孔边)不能小于: 0.3mm当然越大越好，此点非常重要，设计一定要考虑
4.4. 焊盘到外形线间距0.508mm(20mil)
4.5. 防焊，插件孔开窗，SMD开窗单边不能小于0.1mm(4mil)

5，字符(字符的的设计，直接影响了生产，字符的是否清晰以字符设计是非常有关系)
1. 字符字宽不能小于0.153mm(6mil),字高不能小于0.811mm(32mil), 宽度比高度比例最好为5的关系 也为就是说，字宽0.2mm 字高为1mm，以此推类,

6，非金属化槽孔 槽孔的最小间距不小于1.6mm 不然会大大加大铣边的难度

7， 拼版，  拼版有无间隙拼版，及有间隙拼版，有间隙拼版的拼版间隙不要小于1.6（板厚1.6的）mm 不然会大大增加铣边的难度 拼版工作板的大小视设备不一样就不一样，无间隙拼版的间隙0.5mm左右（如果按照线间距0.254，线宽0.254mm的规则定义，则无缝隙拼版-就是Vcut，直接复制文件重叠板框线就可以了） 如果需要增加工艺边，那么工艺边不能低于5mm

8，关于PADS设计的原文件。
1，PADS铺用铜方式，昊林电路是Hatch方式铺铜，客户原文件移线后，都要重新铺铜保存（用Flood铺铜），避免短路。
2，双面板文件PADS里面孔属性要选择通孔属性（Through）,不能选盲埋孔属性（Partial)，无法生成钻孔文件，会导致漏钻孔！！

3.在PADS里面设计槽孔请勿加在元器件一起添加，因为无法正常生成GERBER，为避免漏槽，请在DrillDrawing加槽。
9，关于PROTEL99SE及DXP设计的文件
1.昊林电路的阻焊是以Solder mask层为准，如果锡膏层（Paste层）需做出来，还有多层（M ultilayer)的阻焊窗无法生成GERBER，请移至阻焊层。
2.在Protel99SE内请勿锁定外形线，无法正常生成GERBER。
3.在DXP文件内请勿选择KEEPOUT一选项，会屏敝外形线及其他元器件，无法生成GERBER。
4，此两种文件请注意正反面设计，原则上来说，顶层的是正字，底层的要设计成反字，昊林电路是从顶层到底层叠加制板。单片板特别要注意，不要随意镜像！搞不好就做出来是反的
10，其他注意事项。
1，所有设计的文件一定需要外形线的，请不要告诉我们你的文件是多少mm，我们是全电脑自动完成，所以必须有能够反映线路板大小的外框线（对应protel系列软件是keepout线或者机械层的线）。

2，如果机械层和KEEPOUT层两层外形不一致，请做特殊说明，另外形要给有效外形，如有内槽的地方，与内槽相交处的板外外形的线段需删除，免漏锣内槽，设计在机械层和KEEPOUT层的槽及孔一般是按无铜孔制作（做菲林时要掏铜），如果需处理成金属孔，请特别备注，目前样板的时候，昊林电路是结合情况大部分是电镀的。
3，如果要做金属化的槽孔最稳妥的做法是多个pad拼起来，这种做法一定是不会出错
3.金手指板下单请特殊备注是否需做斜边倒角处理。
4.给GERBER文件请检查文件是否有少层现象，一般昊林电路会直接按照GERBER文件制作。

5，DXP中设计中，直接设计的方孔焊盘是请特别注意，做出来一定是有问题的，因为转换Gerber文件后就丢失了这个信息，通常我们会给你钻一个圆孔。千万不要说设计的是方孔，做出来的怎么是圆孔或者是没有孔。
6，pad 那是via的用法，对于一些客户，设计严重不标准 ，根本就分不清那是pad 那是via的用法， 有时候导电孔用pad来处理，有时候插键孔又用via来处理，设计混乱，导致错误加大，据昊林电路不完全统计，对于设计不规范而导致的问题占客诉的50%以上，而对于电路板的现状是，一些处理菲林工程师，因为客户设计文件的不规范，而将错就错，帮客户修改文件，把不规范的设计做对，凭着自个的经验来处理工程资料，这样就导致且助长了客户的设计不规范，所以我们再次声明，上一次你做的对的，不代表你的文件是对的！请所有的工程师一定要注意设计标准及规范！ 我们将再次严格要求所有的处理菲林工程师，尽可能的保持客户文件现状！尽可能的做到按设计规范跟标准处理，不能按所谓的经验处理！把问题体现出来，这样在可以提高设计工程师的水平   为些我们将不懈努力，以改变这种现状！

 不管是新朋友还是老朋友，不管是否能有收获，当你看到这个地方的时候，我们已经是朋友了。别人可以做的，我们绝对可以做，别人做不了的，我们也会努力去做。所以有任何疑问或者需求，我们都可以商谈，再次表示感谢！
