         半工艺常见问题

1.什么是半工艺

半工艺就是制作好线路层,钻孔,外形,镀锡，不做绿油和丝印。
双面板半工艺，孔没有金属化联通，须手工两面焊锡联通。

2.加工能力

加工层数  2层
最细线宽0.25MM，设计时请尽量大于0.3MM线宽，以保证最佳效果
最小间距0.25MM, 设计时请尽量大于0.3MM间距，以保证最佳效果
最小孔径0.4MM,孔对应的焊盘要比孔大0.6MM，也就是最小的焊盘是1.0MM
最大板面积200*300MM

超过以上加工能力范围的请选择全工艺,谢谢！

3.关于价格

单面板半工艺      5*5CM    / 1张 /  8元  /增加一张加 6元
单面板半工艺     10*10CM / 1张 / 18元 / 增加一张加 8元
单面板半工艺     10*15CM / 1张 / 28元 / 增加一张加10元

----------------------------------------------------

双面板半工艺      5*5CM   / 1张 / 18元 / 增加一张加 6元
双面板半工艺     10*10CM / 1张 / 28元 / 增加一张加 8元
双面板半工艺     10*15CM / 1张 / 38元 / 增加一张加10元

----------------------------------------------------

 以上报价包括了所有的制作费用，邮费另计。
长或宽超出以上尺寸，请联系客服人员报价。

4.交货期限

18：00点前确认并付款的客户，第二天18：00点统一发货。周六日的订单次日正常发货，周日不休。

18：00点后，等同于第二天的订单。

您发PCB文件过来后我们会在第一时间，确认设计是否在我们的加工能力范围，OK后再通知您拍下付款。

5.关于快递

广东省外顺丰22-25元，全国1-2左右到货，急件建议发顺丰，时效得以保证。
全国圆通10元，全国大部分地区3-4天左右到货，偏远地区时间可能会延长。

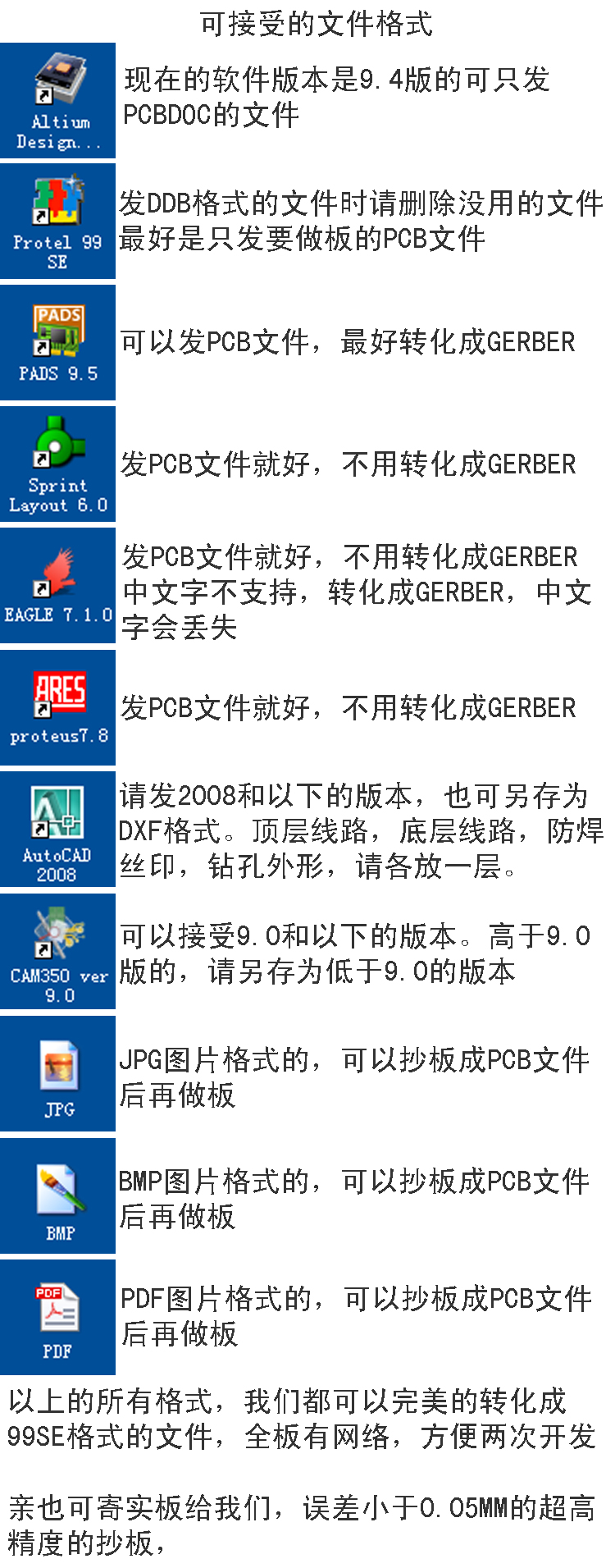

其它软件设计的PCB,请转化成gerber

6.关于PCB文件的变更

付款前可以变更，付款后为了保证交期，马上便投入生产，所以就不能变更了，所以请朋友们发PCB文件前一定要检查并保存好，以免耽搁了您的宝贵时间。

7.单面板视图：

单面板顶层（Top layer）画线路层（Signal layer） 做板时不做镜像处理。您绘在此层上的文字不能镜像

若是底层（Bottom layer）画线路层（Signal layer）做板时要做镜像处理。您绘在此层上的文字必须镜像

请确认您的PCB文件，以防做反板，从而导致有的元件无法安装

8.电路板外形：

用Protel99或是Dxp系列软件设计的，电路板外形（如板框，槽孔，V-CUT）应画在Keepout层或Mechanical层。开槽孔在Keepout层。Mechanical层画出相应的形状即可，与外形画在同一层。注意Keepout层或Mechanical层只画一层即可。PADS软件槽孔画在DrillDrawing层。

9.超过工艺能力的设计问题：

有时，客户设计的文件，部分超过了我们的工艺能力，但是我们为了不影响客户交期的情况下，工程师会修改到标准范围内，例如加大钻孔加大焊点,强烈要求各位朋友参考一下上面的工艺要求，以免我们被动修改，但是修改后的文件，电气功能绝对正确。

12.有质量问题怎么处理：

有任何问题，请第一时间联系我们协商解决，如属电路板质量问题，我们确认后将第一时间安排重新生产，退换货运费由我们承担。
