PCB打样 1片起做 当天发货！

淘宝最快、最平！

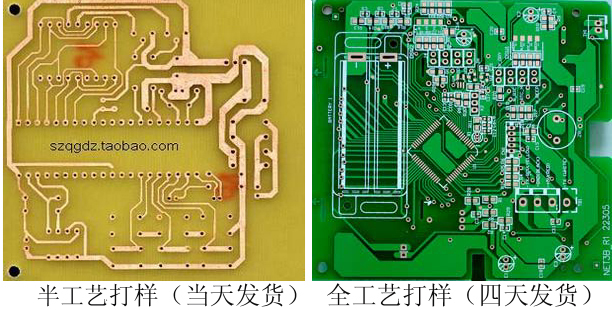

半工艺打样：店主用雕刻机、光绘、蚀刻等工艺制作，只针对要求不高的客户，提供快速、廉价打样服务。钻孔没有金属镀层、可以印黑色的字符、没有阻焊绿油，仅适合做实验、手工焊接用，也可用于批量生产前检查有无错误。由于钻孔没有金属镀层，双面板的过孔问题请看下面的“过孔解决方案”，焊盘、线路要设粗一点，焊接时最好用低温焊锡（本店有售）。高要求的用户建议做全工艺的。

半工艺打样收费标准(不含邮费，超300元免邮费)：

不含邮费，超300元免邮费。由于是定制商品，标价1元1件，计算得多少元就拍多少件，邮费到付，发顺丰快递，要其他快递请联系
请到我店网站进行自助计价：


全工艺打样收费：
5*5cm以内10片75元，10*10cm以内10片150元，其他尺寸可复制我店网站地址进行自助计价、上传文件：

全工艺打样的数量（片）可选：5、10、15、20、25、30、50、100、150、200、250、300、350、400、450、500、600、700、800、900、1000；双面板小批量：板费650元/平方米  包含全部测试。运费费顺丰到付，其他快递预付运费。

提供文件：Protel 99 SE的PCB文件。如果提供其他文件，如图片、照片、原理图等，可以代描绘为Protel 99 SE的PCB文件，此文件交给PCB工厂可制作标准的PCB，但要收取一定的费用。本店还为各界研发电子产品，并可以批量生产，详情：#

温馨提示：
  16:30以前成交的发货时间为当天晚上22:00，如果过了16:30成交，要推迟到第二天22:00发货。不接拼版，必须一个板一个文件。机器按照图纸加工的，如果你的设计有误，莫怪我哦，机器不听我的话，如果发现你的设计有误，我会告知你，没发现就没办法了，我没有告知的义务。本店不讲价，请谅解。短信、电话联系：0755-29125566

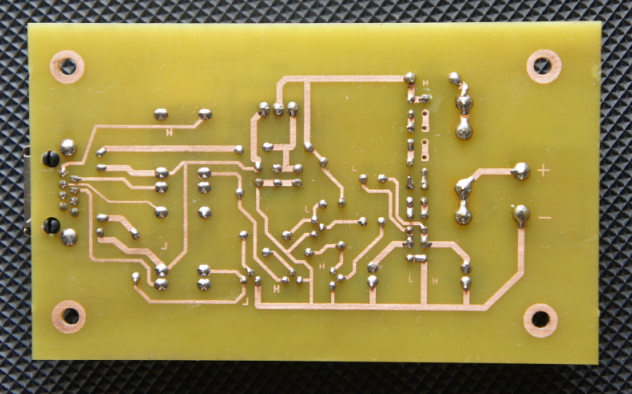

半工艺打样效果：

涂了松香水，可焊性不错

本店用这种机器数控钻孔、割边，还可以雕刻PCB,它只识别protel文件

印字符加20元，单面板效果极佳

这是本店为客户设计、制作、焊接的电路板，不错吧？

精美的焊点，折射出店主一流的焊接技术以及本店制作的PCB优良的可焊性。

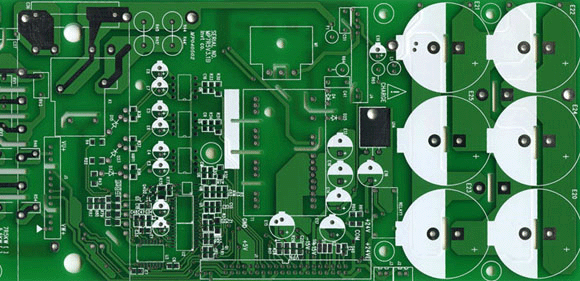

以下为全工艺打样实拍照片：

拍前须知：
1、针对有的买家收到PCB后，发现自己的设计有误，或者PCB已经不需要，或者由于不认真阅读本店说明，就找各种理由要求退款、退货，造成我店损失，为此，我店与买家约定：拍下后不再退款，如果质量问题导致无法使用，请把PCB寄回，我店愿按原图重新制作，寄回邮费由买家出，寄出邮费由我店出。
2、本店承诺在约定的时间发货，但不能保证货物何时能到达，因为物流存在诸多不可预知的因素。在16:30前收到文件并付款的当天晚上22:00发货。快递员在晚上上门收货，但由于是在下班时间，快递公司的信息录入可能在第二天上午上班时间。如果不能同意以上条款，请不要拍，谢谢！

附：过孔解决方案

1、穿根线，两端焊
2、如果元件的插脚兼过孔，由于有一端被元件挡住焊不到，可以有以下3种方法解决：（1）在PCB设计时，避开元件的插脚兼过孔，如果用自动布线，请把直插元件的焊盘从多层改为可焊接层，比如底层，为了避免顶层的走线经过钻孔，请在顶层加一个大小一样的、没有网络的、孔径为零的焊盘。经过这的设置后再进行自动布线；（2）请购买过孔钉，本店有售
#  ，焊接时请用牙签的尖端把孔堵上。
（3）用细铜丝来过孔，下面的方法非常简单有效：

（a）抽出一根细铜丝

（b）将铜丝从钻孔穿过，在靠近元件的焊盘将铜丝焊牢，焊点稍离钻孔，不要把孔堵住，以免影响元件插入。

另一面暂时不焊

（c）把元件插入（呵呵，设计时记得把孔径设大一点点，保证插脚和铜丝能同时穿过）

元件插到底

1-2圈,压至根部。

（5）焊牢

（6）剪脚

（7）完工
