pcb快速打样 当前位置: 首页 > pcb快速打样

低价PCB/线路板/硬制板/打样/画稿/克隆板/发货快,时间快正品!

时间:2017/4/18 14:30:33

低价PCB/线路板/硬制板/打样/画稿/克隆板/发货快,时间快正品!
欢迎前来深圳昊林电路有限公司热销低价PCB/线路板/硬制板/打样/画稿/克隆板/发货快,时间快正品!,想了解更多低价PCB/线路板/硬制板/打样/画稿/克隆板/发货快,时间快正品!,请进拨打我们业务经理电话或进入我们公司淘宝店铺,更多PCB打样OR电路板商品任你选购!
业务部经理:下单电话①:15814420008  下单电话②:18929371983
在线QQ客服:⒈客服QQ:2584732617    ⒉客服QQ:2974511725
宝贝详情

本店已加入消费者保障协会,请买家放心洽谈定做!  亲爱的朋友,欢迎上海节航电子淘宝店!我们是专业的pcb样板和批量生产及SMT样板批量贴片加工的一体化工厂

一、主要业务:

1.PCB加工

PCB打样加工,板子颜色:绿色,蓝色,黄色,红色,白色任选,不另收费!

板厚:0.6MM,0.8mm,1.0MM,1.2MM,1.6mm任选,不另收费!

深圳昊林电路有限公司:以质量求生存,以信誉求发展 中小批量的贴片和插件加工、高精密度单双面及多层印制电路板的研发和生产、电子产品研发和销售以及电子产品的装配和测试。

线路板的制作以您的资料和合同为准,在下单前请务必先确定您的资料,下单2小时后文件将不能再修改!局时我们已安排生产。所以请您下单前务必要仔细确认PCB文件,已防纰漏或出错!未作特殊说明的,我们默认为按标准工艺制作,标准工艺即为(FR 4,绿油白字,有铅喷锡,过孔盖油,1.6板厚)。

温馨提示(订货须知):

沉金板,打样多加收150款,批量则每平米加收150.

打样部分:

单双面板(50mm*50mm以内):10片100元/款 (样板/批量 全部免费飞针测试)

单双面板(100mm*100mm以内):10片150元/款 (样板/批量 全部免费飞针测试)

四层板(50mm*50mm以内):10片300元/款 (样板/批量 全部免费飞针测试)

四层板(100mm*100mm以内):10片400元/款 (样板/批量 全部免费飞针测试)

六层板(10mm*10mm以内): 10片1300元/款 (样板/批量 全部免费飞针测试)

批量:

单面板批量:430元一平方米(大小量一口价)

双面板批量:1 20平方米 550元一平方米

20 50平方米 530元一平方米

50 100平方米520元一平方米

4 6层板批量批量:视文件报价

高精度BGA板展示!

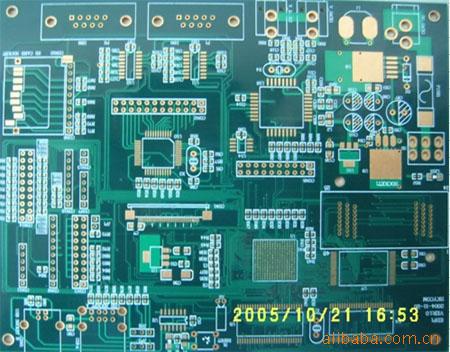

图1:

低价PCB/线路板/硬制板/打样/画稿/克隆板/发货快,时间快正品!

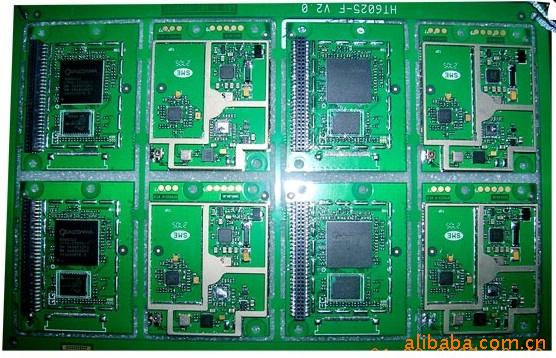

图2:

低价PCB/线路板/硬制板/打样/画稿/克隆板/发货快,时间快正品!

图3:



低价PCB/线路板/硬制板/打样/画稿/克隆板/发货快,时间快正品!

图4:



低价PCB/线路板/硬制板/打样/画稿/克隆板/发货快,时间快正品!

图5:



低价PCB/线路板/硬制板/打样/画稿/克隆板/发货快,时间快正品!

图6:



低价PCB/线路板/硬制板/打样/画稿/克隆板/发货快,时间快正品!

图7:



低价PCB/线路板/硬制板/打样/画稿/克隆板/发货快,时间快正品!

PCB板制作相关资费详细(细化):

如果说您所订购的线路板需按以下类目的中的一项或多项要求制作的,则您的总费用是要加上相关费用的,以上除了按照面积计算费用外的其他费用,都是收取一次的,(增加数量或者增加拼版的款数,不增加费用)

(1)拼版费:拼版指的是不同的板(如果是相同的板则另算)放在一个文件内,那样则拼版一款加收50元,拼版方式,无论你是以邮票孔,长形槽,或是直接铣开,都是要收拼版费

(2)沉金费:如是你选择沉金板,打样多加收150款,批量则每平米加收150.

(3)无铅费:如果您是要选择无铅喷锡(环保),打样多加收80/款,批量则每平米加收80/款.

(4)半孔板:加收100元,即板边上的孔需要做出孔内有铜的效果的工艺。

(5)板厚:就是线路板厚在0.6 1.6mm之间的板厚,我们不收取任何的费用!例如2.0mm的板厚加收100/款

(6)加急费:上述意见说明

(7)税费:普通发票税费是按货款的8点收的,增值税发票我们是满1000元开一次,税费是总货款的10% ,如果你是个人或无需税票则无需选此项!

关于交期:

单双面板打样3 4天,批量7 8天。四层板打样3 4天,批量8 12天.六层板打样3 4天,批量8 12天。

周1 6(每天17:00之前可以当天安排,超过后顺延一天),周日接单当天不安排生产,顺延周一开始,加急也是一样的.

加急的补充说明:加急我们只能保证发货时间,不能保证到货时间。有任何问题请及时联系我们的商务,谢谢。

关于发票:

注:开票(普票)另加税金8%;增值税发票加收税金10%。、

关于快递费用及发货:

如无特殊说明,我们默认采用韵达快递。根据需要可采用其它快递,不能到达的请提前说明。需要开票的用户,请再拍买时留言备注要求开票及开票的单位名称。

PCB板小知识

常见问题总汇:

1、线路、孔距、孔线距离等小于工厂标准的能不能做?

能,为保证品质和良率,我们会提出了间距稍大一点的要求。如果您的板子线路很精密,且小于工厂的要求,可另向我司商务咨询及报价。

2、何为拼板?

在一块PCB板子里放入几个单独应用的板子,这就是拼板。拼版可以选择完全割开,V刻,开槽,邮票孔等方式。

3、拼板怎么发货?可以V刻吗?

拼版默认是割开给您的。如果您有V刻的要求,请下单时跟我司商务说明。

4、何为V刻?

拼板内各板子之间的边缘线并不完全割开,只在正反面各刻开一部分,自己可以用手掰开。刻槽的形状就像V字,所以叫V刻。

5、什么情况下应该选择绿油覆盖过孔?

除了美观之外还有防止焊接时容易碰到过孔造成短路的作用。如果不选择,喷锡将可能填充过孔,这时的好处是过孔电阻变小,不容易断裂。

6、什么叫沉金?什么情况下才需要沉金?

沉金工艺的用意是在印制线路表面上沉积颜色稳定,光亮度好,镀层平整,可焊性良好的镍金镀层。基本可分为四个阶段:前处理(除油,微蚀,活化、后浸),沉镍,沉金,后处理(废金水洗,DI水洗,烘干)。当你需要做按键板,或者接插口时,就可能需要沉金,沉金的板子不易生锈,接触电阻小。

7、无铅喷锡适用于什么情况?无铅喷锡好不好用?

环保单,或者外单,都需要无铅喷锡,无铅板焊接温度需要稍高一点。对于平时调试,不一定需要无铅喷锡。

8、我司电路板标准铜箔厚度是多少?

35um。

9、可以加厚铜箔吗?

可以的,请于下单时跟商务提前说明,可能会产生一定的费用。

10、网银付款支持哪些方式?

支持支付宝和各大银行的网上银行业务。

11、可以开发票吗?增值费?

可以开发票的,收取8个点的普通发票,10个点的增值发票。公司的发票是单独寄给您的,发票我们都是包邮的,发票会提前到!

12、如果不开发票有收据吗?

发货时我司的工作人员均会开据相关收款收据!

13、江浙沪和广东省以外客户用什么快递?能否免费?

外地客户可以选择用顺风快递和韵达快递,邮费我们可以代收也可以到付。

14、PCB打样发现质量问题怎么办?怎么给我补偿?

如果是我们的原因导致您的板子做错了,或者存在质量问题,可以与本店客服人员联系,经核实我们将负责给您重做或者给您相应的赔偿!

深圳昊林电路有限公司项目 加工能力

层数(最大) 1 8

板材类型 FR 4

大尺寸 450*600mm

外形尺寸精度 ± 0.2mm

板厚范围 0.6mm 2.0mm

板厚公差 ( t ≥ 0.8mm) ± 10%

板厚公差 ( t < 0.8mm) ± 10%

最小线宽 6 mil(0.15mm)

最小间距 6 mil(0.15mm)

最小过孔 10MIL(0.25MM)

外层铜厚 35UM

层铜厚 17um 100um

钻孔孔径( 机械钻 ) 0.25mm 6.35mm

成孔孔径( 机械钻 ) 0.25mm 6.30mm

孔径公差( 机械钻 ) 0.08mm

板厚孔径比 8:1

阻焊类型感光油墨 (绿/白/黑/黄/红/紫/蓝)

丝印字符颜色 白色 黑色

最小阻焊桥宽 0.1mm

最小阻焊隔离环 0.1mm

塞孔直径 0.25mm 0.60mm

表面处理类型:沉镍金 电钴金 OSP沉锡 喷锡 金手指+喷锡 沉镍
