   厂位于番禺区东环街蔡一工业区2号，产品广泛应于通讯、电脑、仪表、汽车、数控机床等高科技电子领域，厂区占地面积约叁仟平方米，生产线拥有100名员

工及技术工程人员，月产量达2974511725平方米。
   国内销售市场部设于广州市番禺区。
   随着市场份额的增加，为了增强本公司之市场竞争力，公司一直秉承“注重品质、优化服务、互利互惠、诚实守信”的经营理念，坚持以最佳的品质、更周到的服务来满足客户的需求。

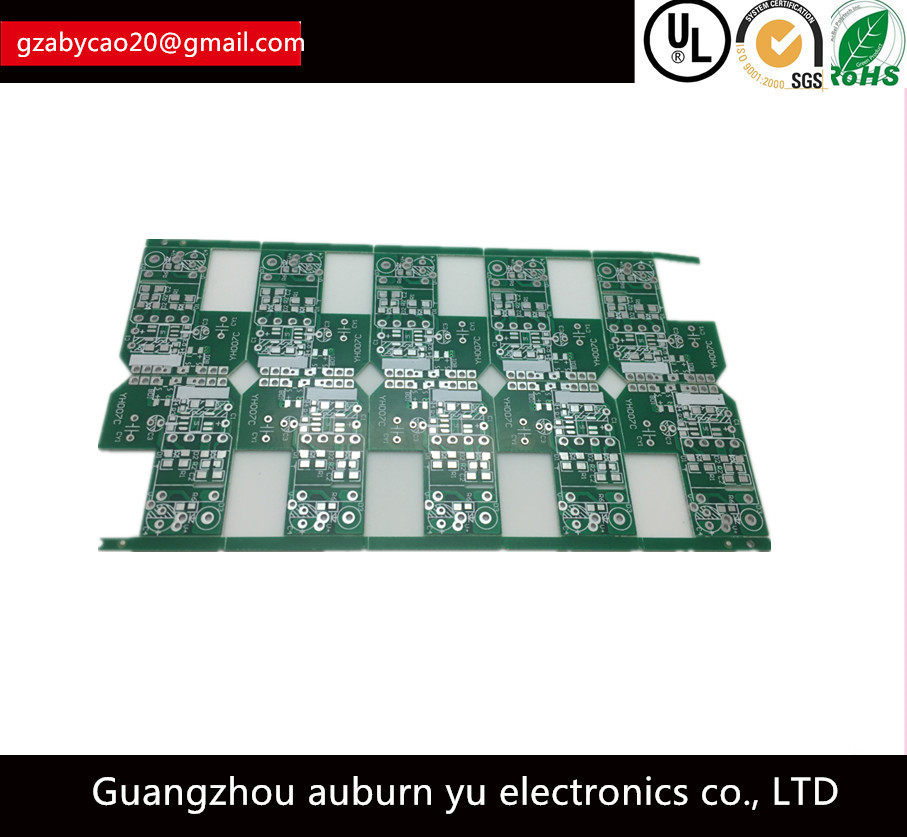

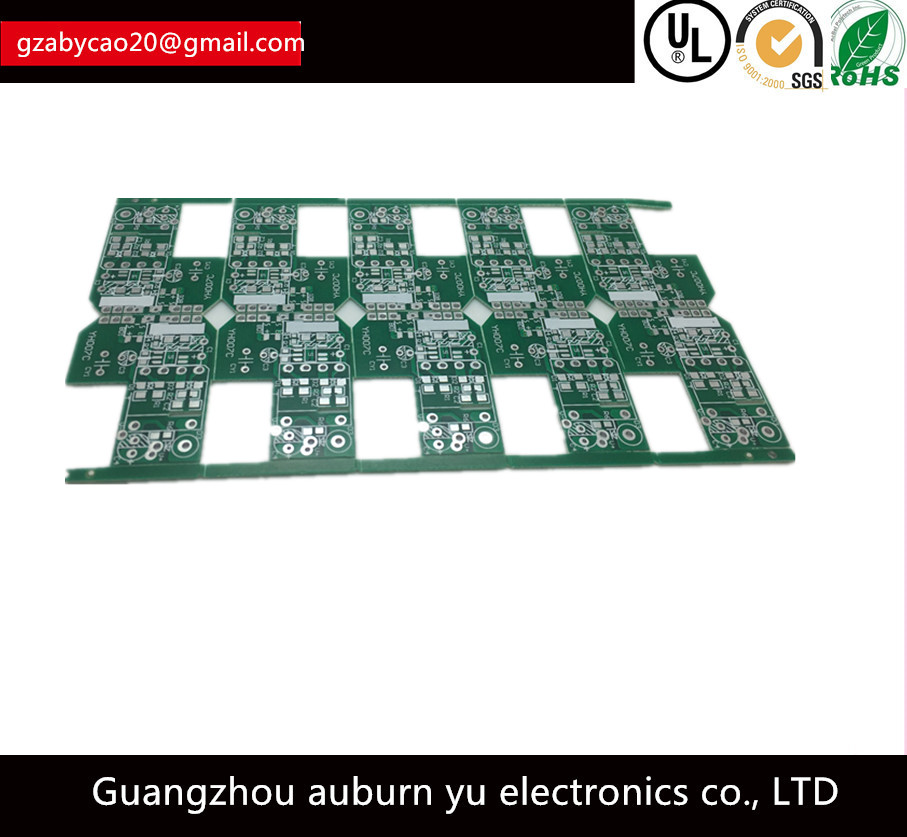

我司线路板生产工艺能力如下

 1、表面工艺：喷锡、无铅喷锡、电镀镍/金、化学镍/金等、OSP膜等。


 2、PCB层数Layer 1-8层

 3、最大加工面积 单面/双面600mmx450mm

 4、板厚 0.3mm-3.2mm最小线宽 0.10mm最小线距 0.10mm
 5、最小成品孔径 0.2mm
 6、最小焊盘直径 0.6mm
 7、金属化孔孔径公差≤Ф0.8±0.05mm＞Ф0.8 ±0.10mm
 8、孔位差 ±0.05mm
 9、绝缘电阻＞1014Ω（常态）
 10、孔电阻 ≤300ｕΩ
 11、抗电强度≥1.6Kv/mm
 12、抗剥强度 1.5v/mm
 13、阻焊剂硬度＞5H
 14、热冲击 288℃10sec
 15、燃烧等级 94v-0
 16、可焊性 235℃3s在内湿润翘曲度t＜0.01mm/mm离子清洁度＜1.56微克/cm2
 17、基材铜箔厚度：1/2oz、1oz、2oz
 18、镀层厚度：一般为25微米，也可达到36微米
 19、客供资料方式：GERBER文件POWERPCB文件、PROTEL文件、PADS2007文件AUTOCAD文件、PcbDoc文件、样板等
    我司秉承以人为本，质量为前提，技术为核心 的原则， 坚持以科技造就品牌，速度寻求发展 。人文化的管理体制 ，强大的人文团队迅速为这支企业注入了灵魂 促使这支企业在 短短的时间里就在同行中站稳了脚跟 并取得了丰硕的成果。

公司产品涉及消费类电子产品、通讯产品、汽车工业、医疗器械等

 特色：样板小批量最快24小时交货
