非常感谢您预览我的宝贝 |
为提高下单效率，请各位亲在咨询时直接发文件，并说明板子的尺寸、工艺、数量、交期等；为了方便您以后快速找到本店，请点击收藏。谢谢!
默认工艺是：尺寸：10×10cm以内，板厚1.6mm、绿油白字、有铅喷锡、过孔盖油、完成铜厚1oz、10pcs；正常交期3-5天。
如果客户在未说明工艺的情况下，本店按照默认工艺制作，所导致的工艺错误，本店不承担任何责任。 |
|
生产资料 |
交易完成后，PCB资料将会直接删除，本店不为任何客户保管资料，为了避免因客户的信息泄露，带来的骚扰，建议客户匿名购买。
因生产管理的需要，会在线路板上加客户编及内编。如果不能添加，下单前请提出来，如果不提出，表示认可。由于线路板生产工艺复杂，拼板出货的板可能会有打叉板（单只或多只报废）的现象，如果您不接受打叉板，请在下单备注中提出，如果不提出，表示接受打叉板。品质接收标准以国标二级标准验收，标准中允许成品板中存在修理板现象（补线、割线、局部补油等），如果不接受有修理板，请在下单备注中提出，如果不提出，表示接受修理板；本店不接受下单前未提出，而下单后再提出的任何要求。
可接收的文件格式为：CAM350、Protel 99 SE、PADS 9.5、DXP
由于PCB生产是不可逆的，下单后超过1小时本店将不受理任何修改订单或是退单的要求，请客户在下单前仔细审核PCB资料,确认无误后再下订单。
由于我公司做资料的工程师较多，每位工程师的经验都不相同，有些时候设计有明显错误，工程师会帮您改正，但不保证每次都会发现问题，如果同一个资料生产几次后有不同的细节，请客户先检查设计稿。错误的设计，总有一天会出错，请一定要改善并完善设计的问题，我们向研发人员致敬！
凡是出现品质等问题，本店会第一时间解决，任何时候本店都不承担超过PCB板本身价值以外的任何损失。
|
|
交期 |
单/双面板，样板正常交期为4-5天，即当天17：30前下单，交期从第二天开始计，正常第4天发货，快则3天，慢则5天，周日和法定节假日不计算交期，如有特殊情况，我们会说明原因。 单/双面板，批量正常交期为7-9天，即当天17：30前下单，交期从第二天开始计，正常第8天发货，快则6天，慢则9天，周日和法定节假日不计算交期，如有特殊情况，我们会说明原因。 |
|
加急说明 |
- 双面板24小时加急，当天17：30前下单，第二天晚上发货，加收300元/款；
- 双面板48小时加急，当天17：30前下单，第三天晚上发货，加收200元/款；
补充：24小时加急样品，如果没能在规定的时间发货，自动更变为48小时加急，多收的加急费将从支付宝退回给客户，本店不承担交期责任；本店只保证在规定的时间发货，不保证到货时间，也保证不了，建议加急订单的客户，下单前直接说明：顺丰到付。 |
|
样板售价说明 |
- 单/双面板，10×10cm内50元/款，绿油白字，板厚1.6mm，有铅喷锡，过孔盖油，5片或10片，不含运费；
- 单/双面板，15×15内100元/款，绿油白字，板厚1.6mm，有铅喷锡，过孔盖油，5片或10片，不含运费；
批量售价说明 - 单面板，250元/平米（无需测试）
- 双面板，280元/平米（大于50平米按此价格，小于50平米另计，不含测试费）
测试架500元起，已开测试架的将不再收取测试费。(开测试架后，因客户修改资料导致的测试架无法使用，已开的测试架将作报废处理，需要从新开测试架) |
额外资费说明 - 拼板费：拼板指的是不同的板放在一个文件内，那样则拼板每增加一款加收50元(四层板加100元)；
- 测试费：所有的样板都是全部免费飞针测试，批量按60-100元/平米，加收飞针测试费依照生产资料的实际情况而定；
- 税费：普通发票税费是按发票金额的6个点收取，增值税发票是按发票金额的8个点收取，开增值税发票金额必需大于5000元，订单金额可累积。对公转帐后，支付宝退款再开发票。
- 无铅喷锡费：样板加收40元/款，批量加收40元/平米。
- 沉金费：样板加收100元/款，批量加收100元/平米。
- 半孔板：加收100元，批量加收50元/平米，即板边上的半孔需要做出孔铜工艺。
- 板厚费：常规板厚是0.6-1.6，在此之外的板厚售价另计。
- 特殊工艺费：线宽线距小于6mil，过孔小于0.3mm，需要另计。
- V-cut和锣板费：板子太小而过多的拼板增加了V-out工作量，同时锣板的难度也增加；需要另计。
|
|
品质承诺 |
本店是专业生产单/双/多层板/铝基板的生产商，所采用的板材均是正规厂商，主要板材供应商是KB、国纪，双面/多层板均采用全测后再出货，质量绝对有保证；若因质量问题产生的退货，本店承担来回的运费! |
|
快递物流说明 |
如果没有特别注明，本店将随机发速尔、申通、优速、圆通、顺丰、EMS、德邦、新邦等。样品发快递，批量板会依照数量的多少选择发快递或是物流。 |
|
评价说明 |
每一个订单，我们都将认真对待，但是任何工厂都不可能做到100%的没有问题，遇到任何问题，请第一时间与我们联系，我们将会竭尽所能的为您解决问题，请不要在没有告诉我们的前提下，随意的给出中差评，我们向您致敬!同时也不要因为我们选了普通的快递或物流，而您认为我们的速度太慢。 |
|
制程能力 |
技术项目 | 制程能力 | 产品类型 | 1-28层、软硬结合 | 表面处理 | 有铅、无铅喷锡、沉金、OSP、镀金、沉锡 | 最大尺寸 | 622mm×546mm | 最小拼板尺寸 | 最小边大于80mm | 板翘曲度 | 单面板≤1.0%、双面板≤0.75% | 材料 | FR-4、铝基板 | 加工厚度 | 0.4-3.2mm | 基材铜厚 | 18um 35um 70um | 最小钻孔孔径 | 0.3mm，极限（0.2mm） | 最小线宽/线隙&公差范围 | 4mil±20% | 铜皮距板边 | 非V坑位处≥0.25mm V坑位处≥0.4mm | 孔边距线边 | 0.3mm | 最小孔径&公差范围 | 0.2mm±0.075mm | 最小孔距&公差范围 | 0.4mm±0.075mm | 孔定位偏差 | ±0.05mm | 最小冲方槽规格 | | 成型尺寸公差范围 | CNC锣外形：±0.1mm （±4mil） 模冲外形：±0.12mm （±5mil） |
|
| |
| |
|
常见的设计问题，图文对照工艺详解，请研发人员仔细阅读 |
| |
|

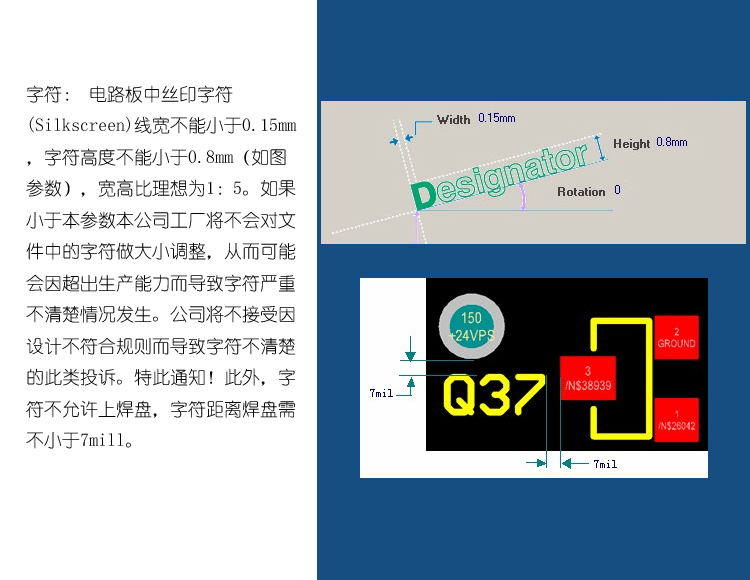

字符大小设计规范 |
|
 |
|

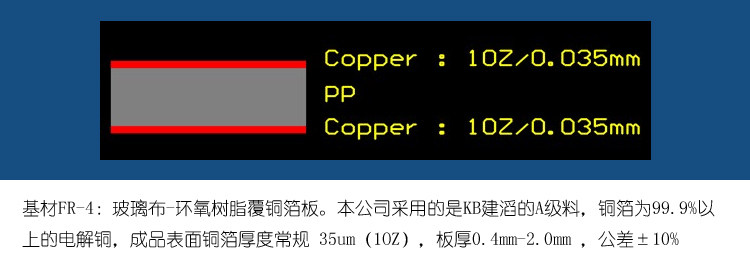

FR-4基材说明
|
 |
|

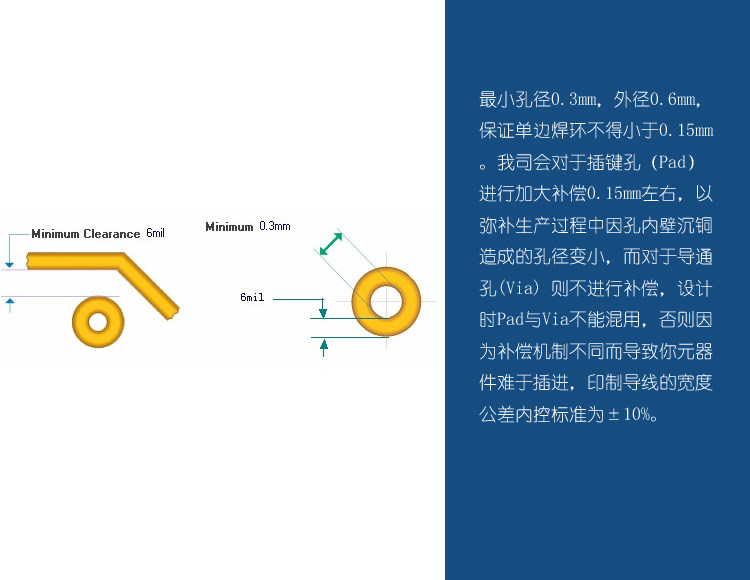

最小孔径外径
|
 |
|

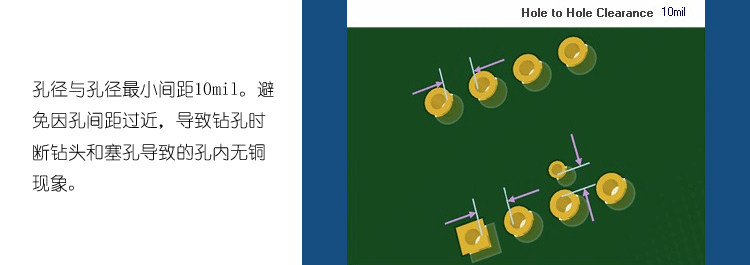

孔径与孔径最小间距
|
 |
|

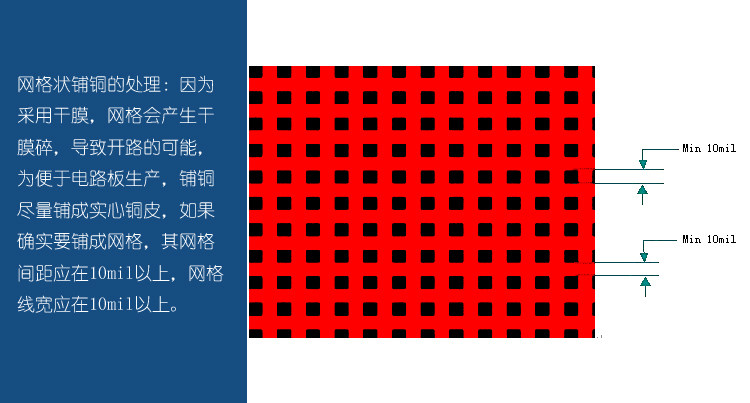

网格状铺铜的处理 |
 |
|

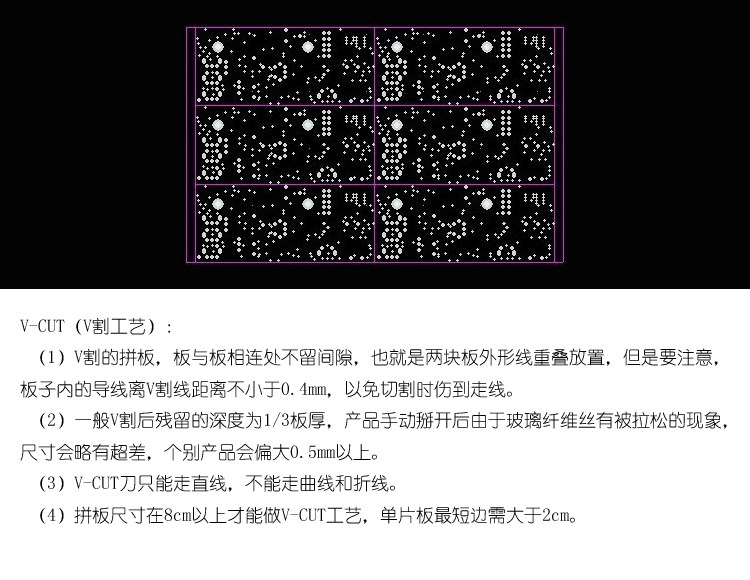

V-CUT和拼板
|
 |
|

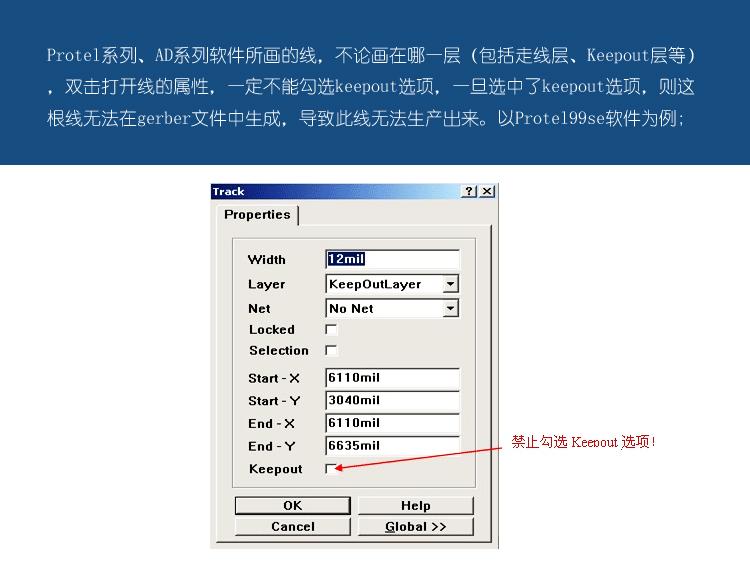

Keepout层
|
 |
|

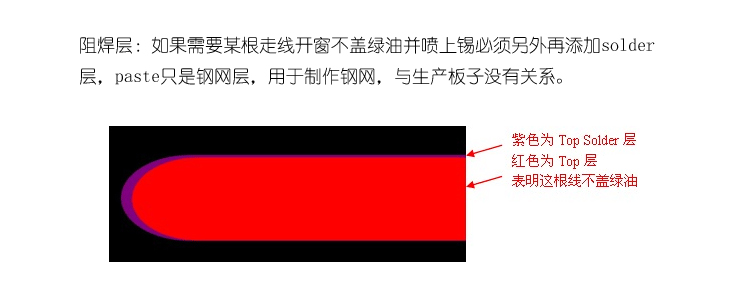

阻焊层
|
 |
|
Multilayer层
|
 |
|

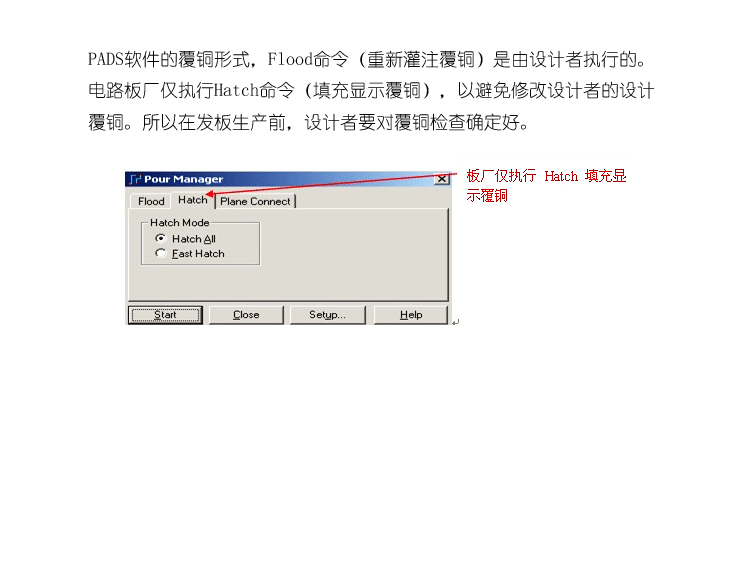

PADS软件覆铜形式，Flood命令 |
 |
|
Protel和AD系列软件关于板外形和开长SLOT孔或镂空 |
 |
|

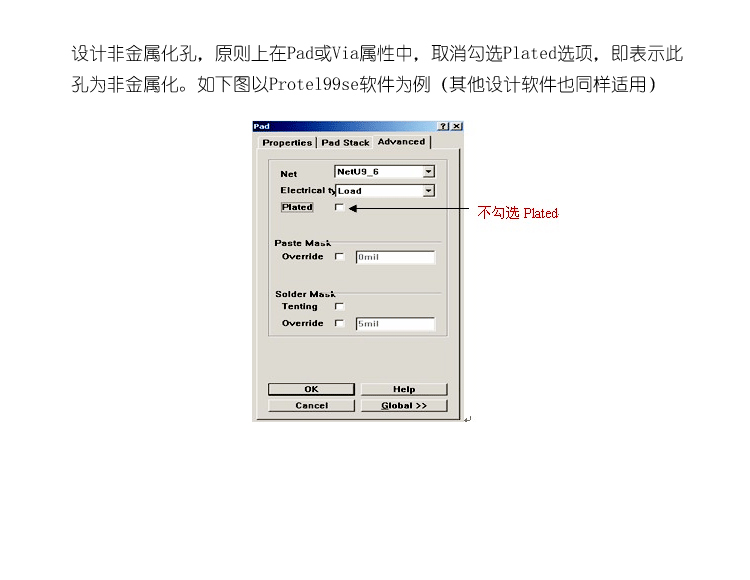

设计非金属化孔
|
 |
|

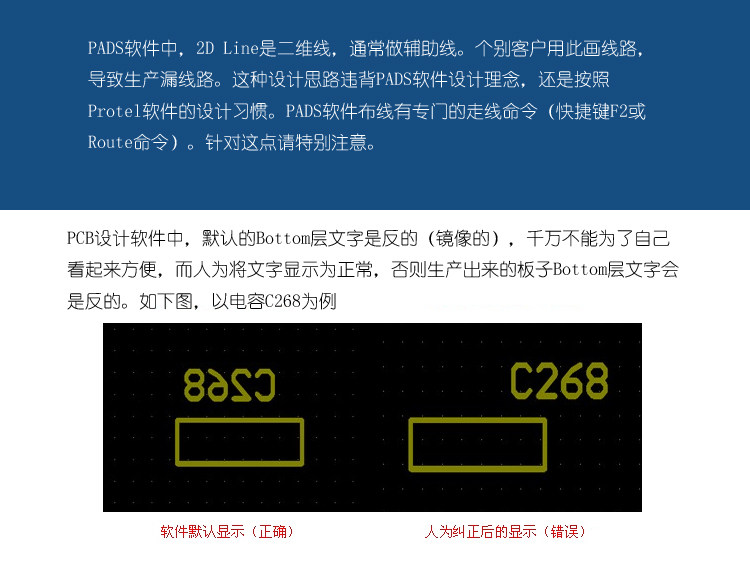

文字镜像 |
 |
| |
| |
